表面仕上げシンボルの新規ギャラリー
すべてのシステム表面仕上げシンボルとユーザー定義表面仕上げシンボルを 1 つの場所でブラウズするための新しいギャラリーレイアウトが追加されました。
ユーザーインタフェースの場所: > > の順にクリックします。
リリース: Creo Parametric 9.0.0.0
この機能強化に関するビデオをご覧ください。
この機能強化の利点

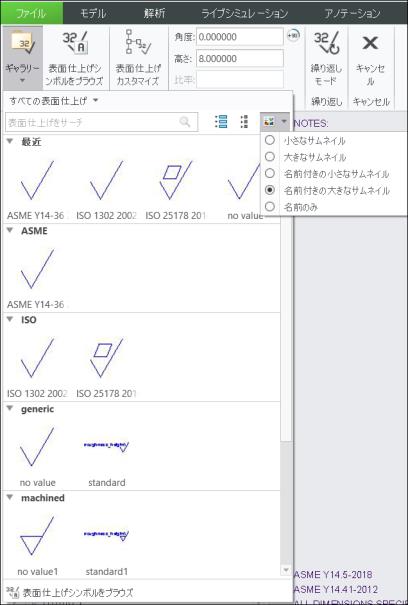

新しいギャラリーには、コンフィギュレーションオプション pro_surface_finish_dir で定義されているすべての表面仕上げシンボルがリストされます。このコンフィギュレーションオプションが定義されていない場合には、システム表面仕上げシンボルがリストされます。このギャラリーには、展開または折りたたみが可能な個々のグループの下に各フォルダのコンテンツがリストされます。この機能強化は、モデルまたは図面に表面仕上げシンボルを配置する場合に役立ちます。
新しいギャラリーでは、いくつかのサムネイルサイズ表示オプションと、名前に基づいた表面仕上げシンボルギャラリー全体のサーチもサポートされています。
ギャラリーの 1 つ目のグループには最近使用した表面仕上げシンボルが表示され、ギャラリーの「ピン留め」(Pinned) グループ内に個々の表面仕上げシンボルをピン留めできます。表面仕上げシンボルをピン留めするには、ピン留めする表面仕上げシンボルのショートカットメニューをアクティブ化し、「ギャラリーにピン留め」(Pin to gallery) オプションを選択します。
この機能強化により、最新の方法で対話的に表面仕上げシンボルギャラリーをナビゲートできます。この動作は Creo Parametric 8.0.0.0 で標準シンボル用に導入されたギャラリーと一致しています。
追加情報
ヒント: | なし。 |
制限事項: | 既知の制限事項はありません。 |
これは、既存の機能からの置き換えですか? | はい、表面仕上げシンボルをブラウズする新しい方法です。 |
この機能に関連付けられているコンフィギュレーションオプション: | なし。 |
