練習 4 - 解析結果のレビュー

練習 4 - 解析結果のレビュー

1. 「ターゲットネット」(Target Net) で、

のネットを選択します。

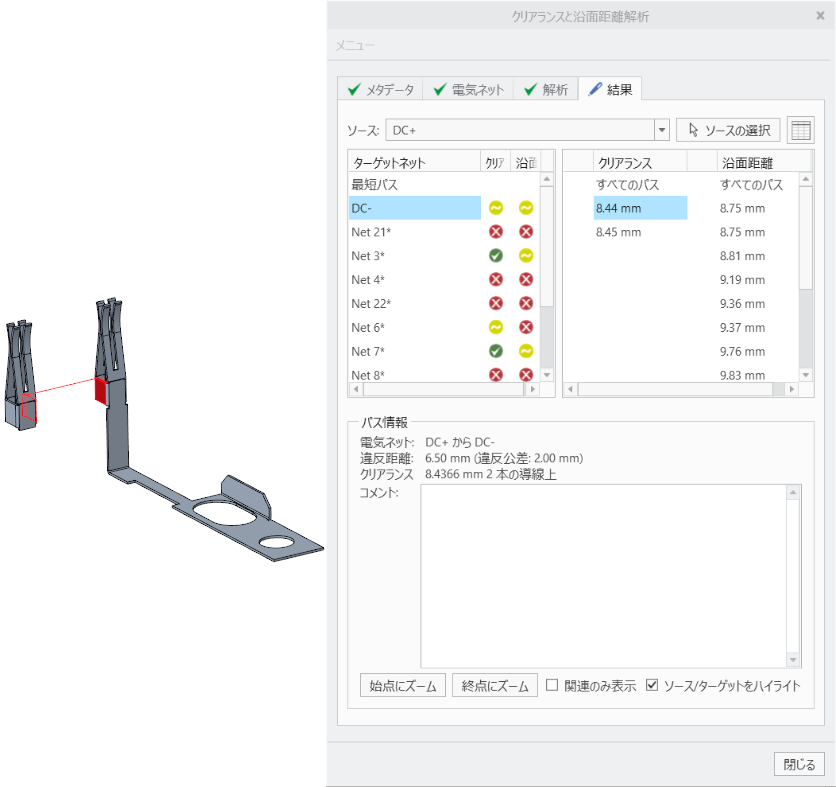

2. パスを選択します。パスがグラフィックウィンドウに表示され、「パス情報」(Path Info) に追加情報が示されます。この例では、パスは渡されましたが、2 mm の公差内ではありません。

3. パスに含まれていない構成部品を自動的に非表示にするには、「関連のみ表示」(Show Involved Only) チェックボックスをオンにします。

4. グラフィックツールバーで

をクリックし、保存されたビュー 1 を選択します。アセンブリの方向が変更されます。

5. 「始点に移動」(Goto Start Point) と「終点に移動」(Goto End Point) をクリックすると、パスの始点と終点に移動します。

6. 「クリアランス」(Clearance) で、表示されたパスを右クリックして「除去」(Remove) をクリックします。選択したクリアランスパスが除去されます。

7. 「クリアランス」(Clearance) で、公差内にある別のパスを選択します。

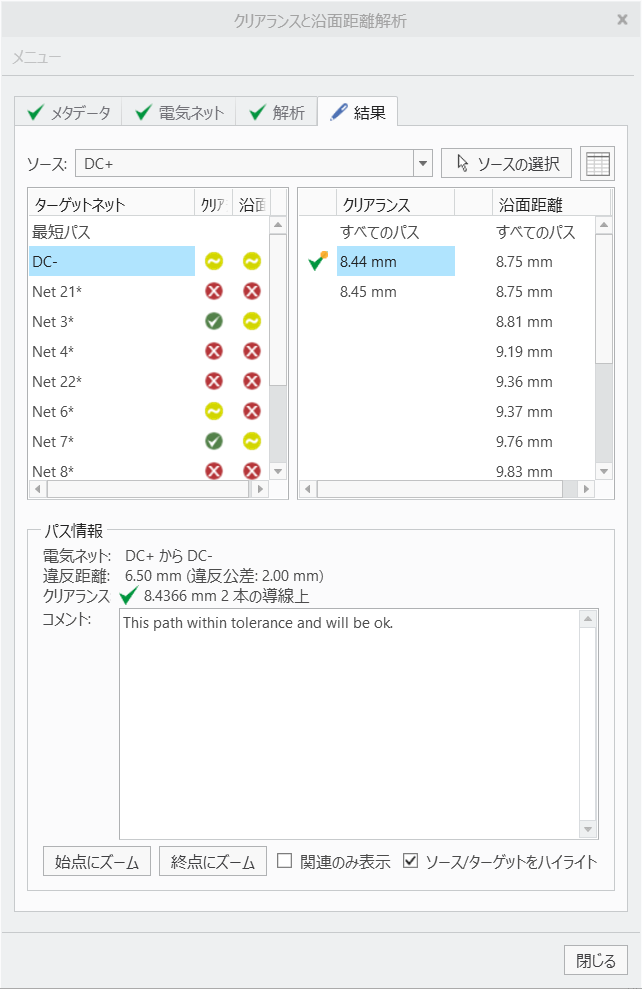

8. コメントを追加します。

コメントを追加すると、パスの横に

アイコンが表示されます。

9. パスを右クリックし、「タグを設定」(Set Tag) > 「OK」の順に選択します。パスの横に

アイコンが表示されます。

10. 残りのパスをレビューします。
