練習 1 - メタデータの指定
これらのチュートリアルで使用する部品またはモデルをダウンロードするには、
ここをクリックします。
1. このチュートリアルのモデルをダウンロードしたフォルダで、circuit_breaker_1.asm を開きます。
2. > をクリックします。「クリアランスと沿面距離解析」(Clearance and Creepage Analysis) ダイアログボックスが開きます。
3. 「メタデータ」(Meta Data) タブの「CTI」(CTI) 列で、CONTACT-BLADE-TOPC に 0 と入力します。
4. 部品のリストをアルファベット順に並べ替えるには、「部品」(Part) をクリックします。
5. CTRL キーを押しながら、次の部品を選択します。
◦ CB_SPRING
◦ CONTACT-BLADE-TOP1-MIR1
◦ CONTACT-BLADE13
◦ CONTACT-BLADE14
6. 選択した部品のいずれかを右クリックし、「CTI 値を設定」(Set CTI Value) を選択します。
7. 「CTI 値を設定」(Set CTI Value) ボックスに
0 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。
8. ![](../tutorials_pma/images/ccx_parameter_write.png)
をクリックします。
「CTI を適用」(Apply CTI) メッセージボックスが表示されます。
「はい」(Yes) をクリックして、選択したすべての部品に CTI 値を適用します。
9. ![](../tutorials_pma/images/ccx_filter.png)
をクリックして
「COMPARATIVE_TRACKING_INDEX」列をモデルツリーに追加します。
「COMPARATIVE_TRACKING_INDEX」列には、部品に割り当てられた CTI 値が表示されます。
10. モデルツリーで、以下の部品の CTI 値を 0 に変更します。
◦ CONTACT-BLADE8
◦ CONTACT-BLADE5
11. グラフィックウィンドウで

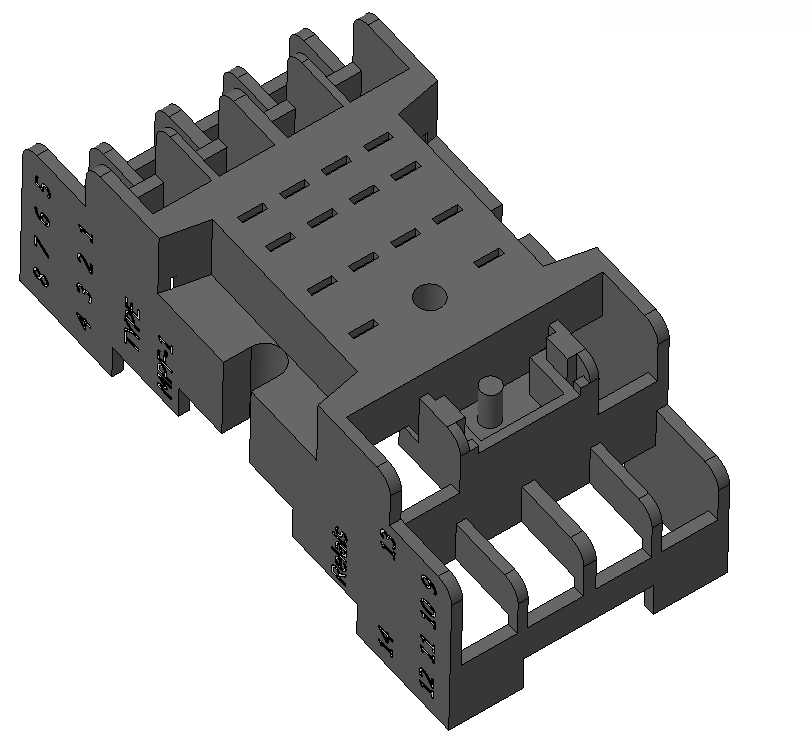

CB_BASE_2.PRT を選択し、
「開く」(Open) をクリックします。
CB_BASE_2.PRT が新しいウィンドウで開きます。
12. グラフィックツールバーで
![](../tutorials_pma/images/name_view_list16x16.png)
をクリックし、保存されたビュー
1 を選択します。アセンブリの方向が変更されます。
13. > の順にクリックします。「パラメータ」(Parameters) ダイアログボックスが開きます。

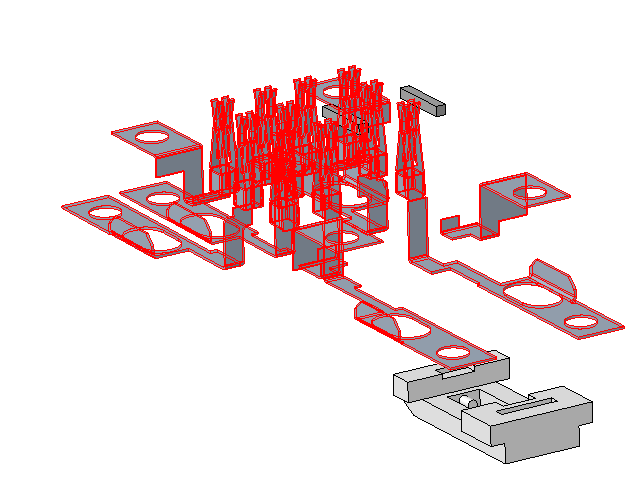

14. COMPARATIVE_TRACKING_INDEX パラメータの値を 200 に変更します。
15. 「サーチ先」(Look In) リストで、「フィーチャー」(Feature) を選択します。

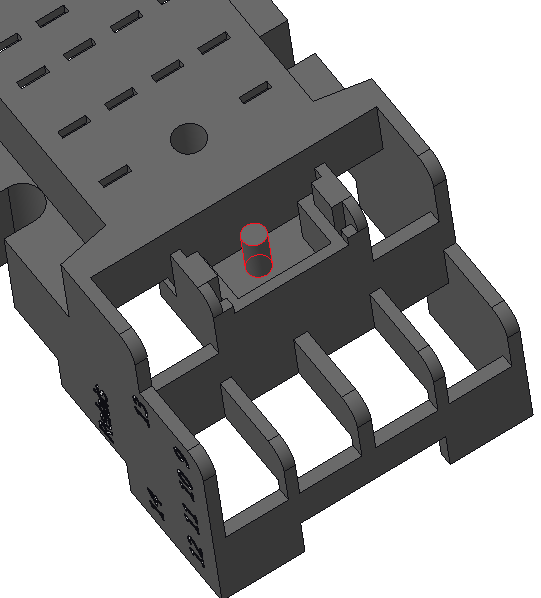

16. ![](../tutorials_pma/images/sel_pick20x20.png)
をクリックし、モデルツリーで
Extrude 1 を選択します。
17. ![](../tutorials_pma/images/add_item.png)
をクリックして新しいパラメータを追加します。
◦ パラメータ名を「COMPARATIVE_TRACKING_INDEX」として入力します。
◦ 「タイプ」(Type) リストで、「整数」(Integer) を選択します。
◦ 「値」(Value) ボックスに、0 と入力します。
18. 「OK」をクリックして「パラメータ」(Parameters) ダイアログボックスを閉じます。
19.
「閉じる」(Close) をクリックして部品
CB_BASE_2.PRT を閉じます。
20. circuit_breaker_1.asm が開いている状態で、 > をクリックします。「クリアランスと沿面距離解析」(Clearance and Creepage Analysis) ダイアログボックスが開きます。部品 CB_BASE_2 は、CTI 値が一貫していないことを示す青色のテキスト色で表示されます。
21. 部品のプロパティから CTI 値をリセットするには、
![](../tutorials_pma/images/ccx_parameter_read.png)
をクリックします。
22. 「クリアランスと沿面距離解析」(Clearance and Creepage Analysis) ダイアログボックスで、CB_BASE_2 を右クリックし、「サーフェスを表示」(Show Surfaces) を選択します。「部品サーフェス」(Part Surfaces) ダイアログボックスが開きます。部品全体の CTI 値とは異なるサーフェスがリストされます。
このチュートリアルでは、部品 CB_BASE_2 には CTI 値が 0 である 3 つの各サーフェスがあります。
23. 「部品サーフェス」(Part Surfaces) ダイアログボックスで、CTI が 0 である 3 つのサーフェスを選択します。サーフェスがグラフィックウィンドウでハイライトされます。
24. 「閉じる」(Close) をクリックします。「部品サーフェス」(Part Surfaces) ダイアログボックスが閉じます。
25. 「CTI ハイライト:」(CTI Highlighting:) リストで、「伝導性 (0)」(Conductive (0)) を選択します。CTI 値が 0 である伝導性部品がハイライトされます。
26. 「CTI 値が定義されていない部品のみを表示」(Show parts with undefined CTI value only) チェックボックスをオンにします。CTI 値を持たない部品は、グラフィックウィンドウと「部品」(Part) リストに一覧表示されます。
27. 「CTI ハイライト」(CTI Highlighting) リストで、「なし」(None) を選択します。
28. グラフィックウィンドウの右下にある選択フィルタを「部品」(Part) に設定します。

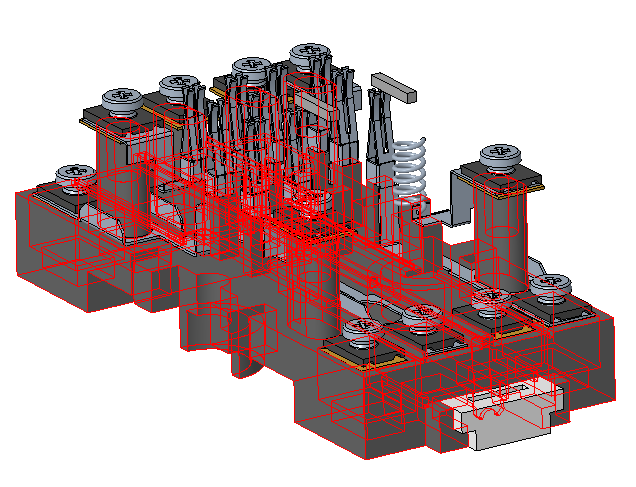

29. 図に示すように CB_BASE_1.PRT を選択します。
30. グラフィックウィンドウで、右クリックして「CTI 値を設定」(Set CTI Value) を選択します。
31. 「CTI 値を設定」(Set CTI Value) ボックスに
200 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。

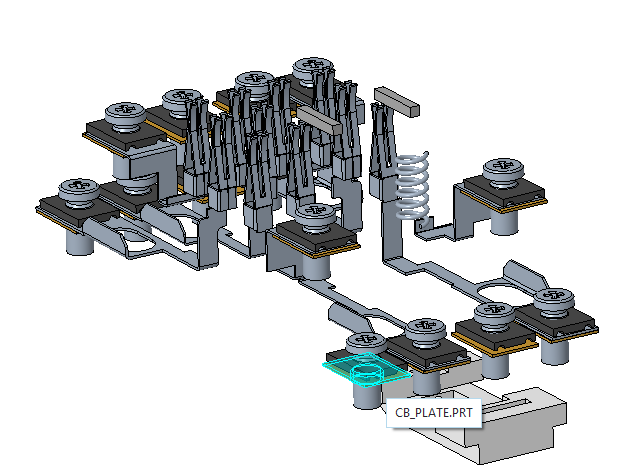

32. 図に示すように、部品 CB_PLATE のインスタンスを選択します。右クリックして「CTI 値を設定」(Set CTI Value) を選択します。
33. 「CTI 値を設定」(Set CTI Value) ボックスに
100 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。

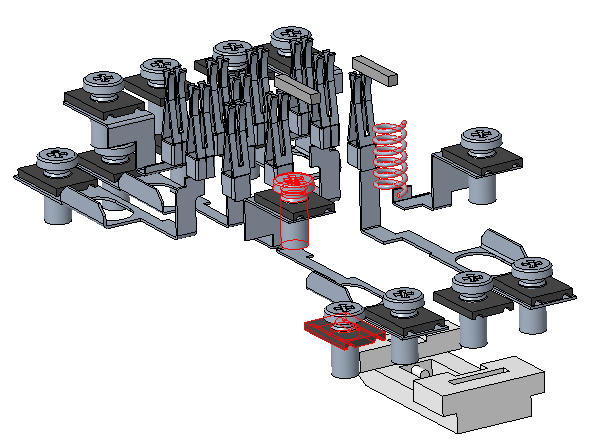

34. 図に示すように、CB_RETAINER.PRT, SCREW_GB_T_13806_1-1992_A_M2_5_.PRT と SPRING.PRT を選択します。
35. 選択した部品のいずれかを右クリックし、「CTI 値を設定」(Set CTI Value) を選択します。
36. 「CTI 値を設定」(Set CTI Value) ボックスに
0 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。
37. 部品リストをアルファベット順に整理するには、「部品」(Part) をクリックします。
38. 「クリアランスと沿面距離解析」(Clearance and Creepage Analysis) ダイアログボックスで、次の部品を選択します。
◦ CONTACT-BLADE-TOP1
◦ CONTACT-BLADE-TOP1_MIR
◦ CONTACT-BLADE-TOPA
◦ CONTACT-BLADE-TOPB
◦ CONTACT-BLADE-TOPD
◦ CONTACT-BLADE10
◦ CONTACT-BLADE11
◦ CONTACT-BLADE12
◦ CONTACT-BLADE6
◦ CONTACT-BLADE7
◦ CONTACT-BLADE9
39. 選択した部品のいずれかを右クリックし、「CTI 値を設定」(Set CTI Value) を選択します。
40. 「CTI 値を設定」(Set CTI Value) ボックスに
0 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。選択した部品の CTI 値が
0 に変更されます。
41. 図に示すように、次の部品を選択します。
◦ DINRAIL-KLEM.PRT
◦ CUBE.PRT
42. 選択した部品のいずれかを右クリックし、「CTI 値を設定」(Set CTI Value) を選択します。
43. 「CTI 値を設定」(Set CTI Value) ボックスに
200 と入力し、
![](../tutorials_pma/images/msg_ok.png)
をクリックします。
44. 「CTI 値が定義されていない部品のみを表示」(Show parts with undefined CTI value only) チェックボックスをオフにします。
45. ![](../tutorials_pma/images/ccx_parameter_write.png)
をクリックします。
「CTI を適用」(Apply CTI) ダイアログボックスが開きます。
「はい」(Yes) をクリックしてすべての部品に CTI 値を適用します。
構成部品の固定
1. 「固定構成部品のペア」(Cemented Component Pairs) で、「新しい固定を挿入」(Insert new cementation) をクリックします。「選択」(Select) ダイアログボックスが開きます。
2. モデルツリーで、CB_BASE_2.PRT、CUBE.PRT、および CUBE.PRT を選択します。
3. 「選択」(Select) ダイアログボックスで、「OK」をクリックして「固定構成部品のペア」(Cemented Component Pairs) で構成部品を追加します。
| 選択を実行する際に、「選択」(Select) ダイアログボックスが Creo Parametric ウィンドウの後ろで非表示になっていることがあります。 |
4. CUBE-CUBE を右クリックして「除去」(Remove) を選択します。
構成部品の除外
1. 「除外構成部品」(Excluded Components) で、「新規構成部品を挿入」(Insert new component) をクリックします。「選択」(Select) ダイアログボックスが開きます。
2. グラフィックツールバーで
![](../tutorials_pma/images/name_view_list16x16.png)
をクリックし、保存されたビュー
4 を選択します。これにより、アセンブリの方向が変更されます。
3. グラフィックウィンドウで CB_SPRING.PRT を選択し、「選択」(Select) ダイアログボックスで「OK」をクリックします。
部品タイプの定義
1. 「クリアランスと沿面距離解析」(Clearance and Creepage Analysis) ダイアログボックスの「部品」(Part) で、CB_SPRING.PRT と SPRING.PRT を選択します。
2. 選択した部品の 1 つを右クリックし、 > を選択して、部品タイプを「ばね」(Spring) に変更します。CTI 値が 0 に変更されます。
| 部品タイプが「ばね」(Spring)、「ねじ」(Screw)、または「凸包」(Convex Hull) である部品の CTI 値は 0 です。 |
3. グラフィックツールバーで
![](../tutorials_pma/images/name_view_list16x16.png)
をクリックし、保存されたビュー
1 を選択します。これにより、アセンブリの方向が変更されます。

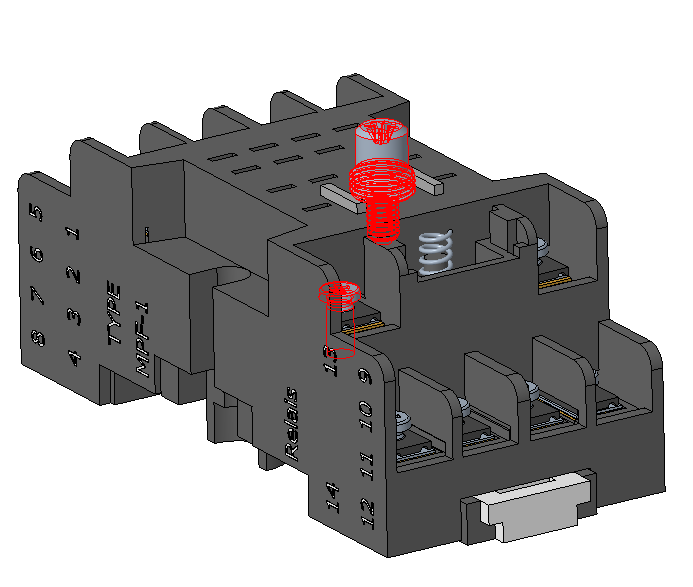

4. グラフィックウィンドウで、図に示すように KLEMMSCHRAUBE.PRT と SCREW_GB_T_13806_1-1992_A_M2_5_.PRT を選択します。
5. 選択した部品のいずれかを右クリックし、 > を選択します。
6. 「メタデータを適用」(Apply Meta Data) をクリックします。「メタデータ」(Meta Data) タブが閉じ、「電気ネット」(Electric Nets) タブが開きます。
メタデータを修正するには
「メタデータ」(Meta Data) タブでは、メタデータの適用後にメタデータ値を修正できます。
1. > をクリックします。データを修正するかどうかを確認するメッセージが表示されます。
2. 「はい」(Yes) をクリックします。
3. 「部品」(Part) リストで、CB_PLATE を選択します。
4. CB_PLATE の CTI 値を 0 に変更します。
5. 「メタデータを適用」(Apply Meta Data) をクリックします。「メタデータ」(Meta Data) タブが閉じ、「電気ネット」(Electric Nets) タブが開きます。
