Selezione più intelligente
La selezione della geometria utilizza ora valutazioni di contesto più intelligenti nei seguenti scenari:
• Workflow di selezione che riguardano modelli multicorpo
• Workflow di selezione per il controllo della visibilità
Posizione nell'interfaccia utente: selezione della geometria nell'area grafica.
Release: Creo Parametric 9.0.0.0
Guardate i video che illustrano questo miglioramento.
Qual è il vantaggio di questo miglioramento?
La valutazione del contesto della feature è ottimizzata quando selezionate la geometria nell'area grafica.
Di seguito sono indicati i miglioramenti apportati alla selezione per i modelli multicorpo.

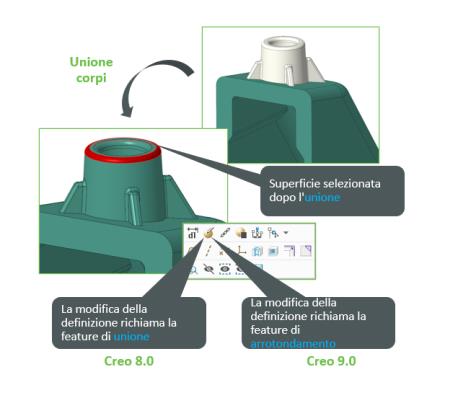

• Per la geometria coinvolta nelle operazioni booleane e di divisione, Creo Parametric ignora le feature di operazione su un corpo per consentire l'accesso immediato alla feature originale prima dell'operazione.
• La feature che ha creato la geometria viene ora utilizzata come contesto di feature nell'individuazione automatica all'interno dell'albero del modello, nella mini barra degli strumenti e nel rilevamento dell'origine di Seleziona correlati (Select Related).
 |
Se intendete selezionare direttamente la feature che ha creato la geometria, premete ALT, quindi selezionate la feature.
|
Di seguito è indicato il miglioramento apportato alla selezione per il controllo di visibilità.
• La valutazione del contesto del contenitore è ottimizzata quando selezionate la geometria nell'area grafica.
I comandi di controllo della visibilità, ad esempio Mostra (Show) e Nascondi (Hide), selezionati dalla mini barra degli strumenti nell'area grafica agiscono sul contenitore che include la geometria selezionata. Questi comandi agiscono come descritto di seguito.
◦ In modalità parte - Agiscono su un'unione superfici o un corpo e non sulla feature.
◦ In modalità assieme - Agiscono sul componente.
Questi miglioramenti consentono di accedere rapidamente al contesto della feature originale, ottimizzano l'individuazione automatica nell'albero del modello e nell'albero del progetto e semplificano la possibilità di nascondere corpi, unioni superfici e componenti.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
