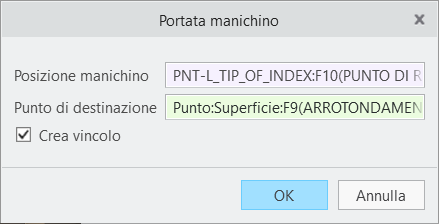

Le finestre di dialogo Portata manichino (Manikin Reach) e Guarda (Look At) sono state migliorate con l'opzione per creare un vincolo.

I vincoli di portata e osservazione sono stati aggiunti alla sezione Vincoli manichino (Manikin Constraints) nell'albero del manichino.

È possibile modificare la definizione dei vincoli di portata e osservazione dalla sezione Vincoli manichino (Manikin Constraints) nell'albero del manichino. Potete anche utilizzare gli strumenti aggiuntivi nel menu di scelta rapida per rimuovere o disabilitare un vincolo di portata oppure osservazione.

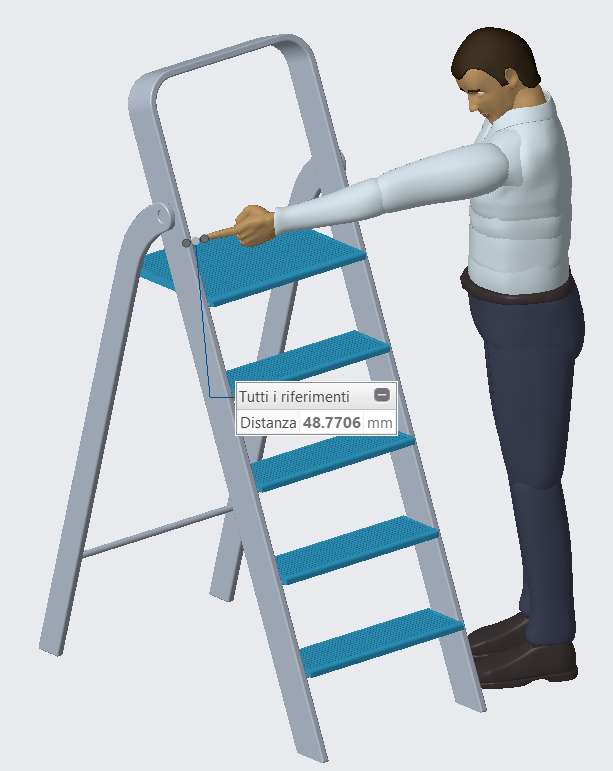

Se non è possibile raggiungere una destinazione, Creo Parametric tenta di raggiungerla per quanto possibile e quindi indica la distanza mancante.

Posizione nell'interfaccia utente: con un manichino sullo schermo effettuate una delle operazioni riportate di seguito.

Release: Creo Parametric 9.0.0.0

Questo miglioramento è utile se intendete eseguire uno studio di ergonomia e valutare la portata del manichino o modificare la postura del manichino applicando i vincoli di portata oppure osservazione.

In precedenza, se la distanza era eccessiva, non era possibile raggiungere la destinazione oppure comprendere facilmente la distanza mancante o creare un vincolo di portata oppure osservazione.

Con questo miglioramento il manichino tenta di raggiungere il più possibile la destinazione e regola la postura di conseguenza. I vincoli di portata e osservazione mantengono la postura corretta durante altre operazioni.
