Obiettivo di progettazione Fattore di sicurezza

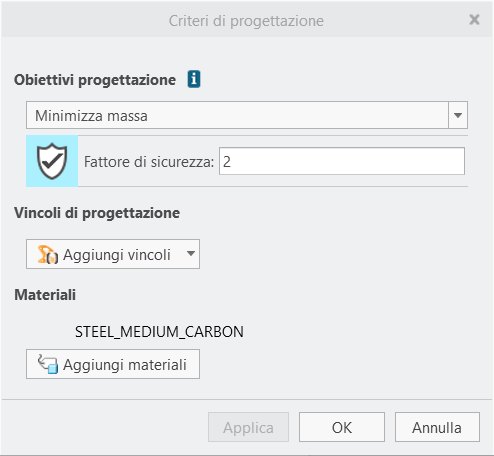

Per le ottimizzazioni strutturali è ora possibile scegliere un obiettivo di progettazione che riduce la massa a un limite del fattore di sicurezza specificato.
Posizione nell'interfaccia utente: fate clic su > > > .
Release: Creo Parametric 9.0.0.0
Guardate un video che illustra questo miglioramento.
Qual è il vantaggio di questo miglioramento?
Questo miglioramento è utile se intendete generare una parte con la massa minima necessaria per supportare correttamente le condizioni di caricamento.
In precedenza, le ottimizzazioni strutturali per la progettazione generativa potevano ridurre l'energia di deformazione solo a una destinazione di massa o di volume. Il nuovo obiettivo di progettazione consente di procedere all'inverso, riducendo al minimo la massa e mantenendo i requisiti del fattore di sicurezza.
Questo miglioramento consente di generare parti di massa ridotta che supportano le condizioni di carico specificate.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | La combinazione di un obiettivo di progettazione del fattore di sicurezza e di un vincolo di spostamento non è consigliata. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
