Filtro a ciclone con separazione di particelle - Esercizio 1 - Estrazione del dominio fluido
L'estrazione del dominio fluido è la creazione di una regione geometrica chiusa che circonda il fluido.
1. Fate clic su > , quindi passate alla cartella Advanced_FlowAnalysisModels. Fate clic su OK.
2. Fate clic su >
Apri (Open).
Apri (Open).3. Nella finestra di dialogo Apri file (File Open) cercate il file cyclone_assembly, quindi selezionate cyclone_4.asm. Fate clic su Apri (Open).
4. Fate clic su
sulla barra degli strumenti grafici per visualizzare gli elementi di stile. Selezionate Ombreggiatura (Shading) oppure
Ombreggiatura con spigoli (Shading with Edges).
sulla barra degli strumenti grafici per visualizzare gli elementi di stile. Selezionate Ombreggiatura (Shading) oppure Ombreggiatura con spigoli (Shading with Edges).5. Fate clic sulla scheda Applicazioni (Applications).
6. Fate clic su
Flow Analysis. Viene visualizzata la scheda Flow Analysis.
Flow Analysis. Viene visualizzata la scheda Flow Analysis.7. Fate clic su
Nuovo progetto (New Project). Viene visualizzata la finestra di dialogo Nuovo progetto (New Project). Immettete il nome del progetto e fate clic su OK.
Nuovo progetto (New Project). Viene visualizzata la finestra di dialogo Nuovo progetto (New Project). Immettete il nome del progetto e fate clic su OK.8. Fate clic su

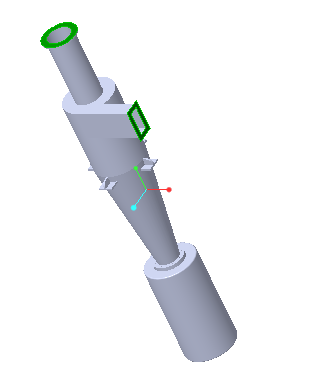

Crea dominio fluido (Create Fluid Domain). Viene visualizzata la scheda Creazione dominio fluido (Fluid Domain Creation). Nella finestra di dialogo Insiemi superfici (Surface Sets), in Superfici incluse (Included surfaces), vengono visualizzate due superfici.
Crea dominio fluido (Create Fluid Domain). Viene visualizzata la scheda Creazione dominio fluido (Fluid Domain Creation). Nella finestra di dialogo Insiemi superfici (Surface Sets), in Superfici incluse (Included surfaces), vengono visualizzate due superfici.
Aggiunta del dominio di simulazione
1. Nella scheda Creazione dominio fluido (Fluid Domain Creation) selezionate Aggiungi a simulazione (Add to Simulation).
2. Fate clic su
per creare il dominio fluido. CYCLONE_4_FLUID_1.PRT viene visualizzato nell'albero del modello e CYCLONE_4_FLUID_1:Body 1 viene aggiunto a Domini (Domains).
per creare il dominio fluido. CYCLONE_4_FLUID_1.PRT viene visualizzato nell'albero del modello e CYCLONE_4_FLUID_1:Body 1 viene aggiunto a Domini (Domains).Le condizioni al limite BC_00001 e BC_00002 vengono create automaticamente e visualizzate nell'albero Flow Analysis in
Condizioni al limite (Boundary Conditions) >
Limiti generali (General Boundaries). CYCLONE_4_1_FLUID viene visualizzato nell'albero Flow Analysis in > > .
Condizioni al limite (Boundary Conditions) > Limiti generali (General Boundaries). CYCLONE_4_1_FLUID viene visualizzato nell'albero Flow Analysis in > > .3. Fate clic con il pulsante destro del mouse su BC_00001 e selezionate
Rinomina (Rename).
Rinomina (Rename).4. Nella casella Nuovo nome (New name) digitate Outlet.
5. Fate clic con il pulsante destro del mouse su BC_00002 e selezionate Rinomina (Rename).
Rinomina (Rename).6. Nella casella Nuovo nome (New name) digitate Inlet e fate clic su OK.
