Esempio: rendering di una sostanza liquida in un contenitore di vetro
1. Selezionate <Creo load point>\Common Files\help\sample_models\rendering e scaricate glass.prt. Si tratta di una parte di esempio che è possibile utilizzare nella procedura descritta in questo esempio per il rendering di un contenitore di vetro.

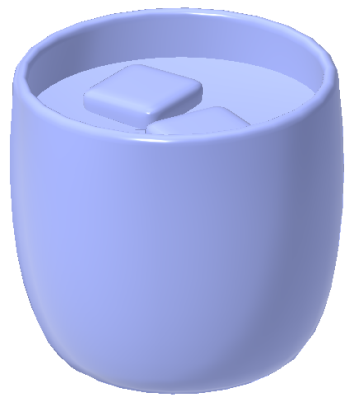

2. Aprite il file glass.prt.

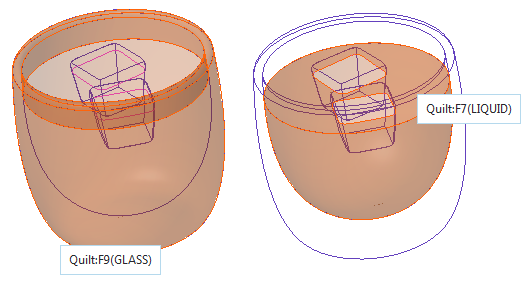

3. Fate clic su Render Studio per eseguire il rendering della parte. Per default, l'opzione Rendering in tempo reale (Real-Time Rendering) è selezionata. La best practice consiste nell'utilizzare le unioni superfici invece della geometria solida. Come evidenziato nella figura seguente, per ottenere un output di rendering fotorealistico la parte deve disporre di due unioni superfici distinte.
4. Fate clic su Aspetto visivo (Appearances) per aprire la Raccolta aspetti (Appearance gallery).
5. Selezionate e applicate gli aspetti materiale appropriati dalla Libreria (Library). In questo esempio vengono applicati gli aspetti riportati di seguito.
Unione superfici:F9(GLASS) (Quilt:F9(GLASS))
Unione superfici:F7(Liquid) (Quilt:F7(Liquid))
Vetro (Glass) > Glass.dmt > glass-clear
Varie (Misc) > Liquid.dmt > liquid-water
6. Per modificare le proprietà dei materiali fate clic su Modifica aspetto modello (Edit Model Appearances). In questo esempio sono selezionate le proprietà riportate di seguito.
Unione superfici:F9(GLASS) (Quilt:F9(GLASS))
Unione superfici:F7(Liquid) (Quilt:F7(Liquid))
Trasparenza (Transparency)
0.99
0.98
Indice rifrazione (Refraction Index)
1.52
1.33
7. Fate clic su In tempo reale (Real-Time) > Impostazioni in tempo reale (Real-Time Settings). Viene visualizzata la finestra di dialogo Impostazioni rendering in tempo reale (Real-time rendering settings).
8. Modificate i rimbalzi raggio luce e i valori dell'illuminazione per produrre effetti di luce fotorealistici. In questo esempio sono impostati i valori riportati di seguito.
Rimbalzi raggio luce (Ray Bounces): 16
Rimbalzi indiretti (Indirect Bounces): 1
Qualità ombra (Shadow Quality): 3.000
Ombre proprie (Self Shadows): attivata
Illuminazione globale (Global Illumination): attivata
Illuminazione a terra (Ground Illumination): attivata
Caustiche (Caustics): disattivata
Modalità interni (Interior Mode): disattivata
9. Fate clic su OK.

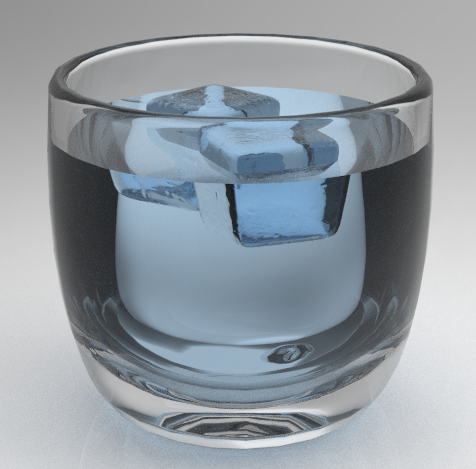

Il file glass.part viene sottoposto a rendering per visualizzare gli effetti fotorealistici di materiale e luce.
