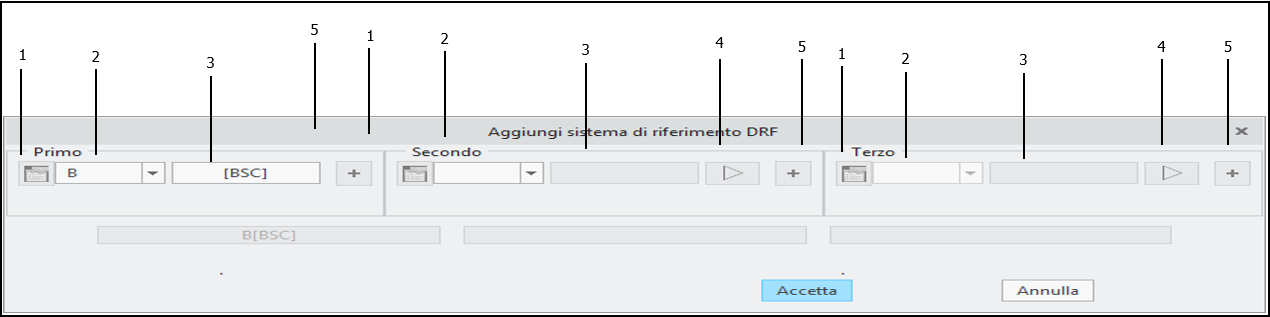

Aggiungi sistema di riferimento DRF (ASME)
1. Visualizza le proprietà Riferimento da destinazioni (Display Datum from Targets Properties) - Per un Riferimento dalle destinazioni, questo pulsante consente di aprire una finestra in cui sono visualizzati i valori per le quote di posizionamento di base per le destinazioni. È disponibile solo per i Riferimenti delle destinazioni referenziati in un sistema di riferimento DRF completamente vincolato.
2. Selettore feature di Riferimento (Datum Feature Selector) - Contiene un elenco filtrato di tutte le feature di Riferimento e un Riferimento delle destinazioni.
3. Modificatore del limite del materiale della feature di Riferimento (Datum Feature Material Boundary Modifier) - Consente di specificare un modificatore del limite di materiale per la feature di Riferimento. Questo controllo è disabilitato quando non è applicabile.
4. Modificatore traslazione (Translation Modifier) - Applica il modificatore di traslazione alla feature di Riferimento.
5. Aggiunge una feature di Riferimento (Add a Datum Feature) - Quando si definisce un Riferimento comune da feature di Riferimento comuni (ad esempio, feature di Riferimento coassiali A-B), fate clic su questo pulsante per accedere ai controlli per specificare una feature di Riferimento aggiuntiva.
Quando specificate le feature di Riferimento per un sistema di riferimento DRF, in Selettore feature di Riferimento (Datum Feature Selector) è visualizzato un elenco filtrato delle feature di Riferimento applicabili in modo che siano consentite solo le combinazioni valide delle feature di Riferimento. Tenete presente che non tutte le feature di Riferimento possono essere referenziate come Riferimento principale in un sistema di riferimento DRF (consultare le notazioni nella colonna"Feature di Riferimento?" in Descrizioni delle feature).
Perché a volte questa finestra di dialogo viene visualizzata automaticamente?
GD&T Advisor aggiunge automaticamente un sistema di riferimento DRF al modello ogni volta che aggiungete una feature di Riferimento al modello in grado divincolare la parte in maniera più completa rispetto a qualsiasi altro sistema di riferimento DRF esistente. Se la feature di Riferimento aggiunta è una feature di dimensione, per definire completamente il sistema di riferimento DRF, è necessario un modificatore della condizione di materiale (<RFS>,Ⓜ oⓁ) per la feature di Riferimento. Per default, la condizione di materiale della feature di Riferimento viene resa uguale al modificatore della condizione di materiale della zona di tolleranza specificato (se applicabile) per la tolleranza geometrica applicata alla feature. Se alla feature (ad esempio, la prima feature nel modello) non viene applicata alcuna tolleranza geometrica che richiede un modificatore della condizione di materiale,questa finestra di dialogo viene visualizzata automaticamente in modo da consentire di specificare il modificatore della condizione di materiale desiderato per la feature di Riferimento.
