Esempio: Uso delle maschere di processo
In questo esempio viene mostrato come utilizzare una maschera di processo per creare un processo di Creo NC per un modello di progetto basato su un processo di Creo NC esistente.
 |
Per utilizzare i modelli di processo, dovete definire i criteri di fabbricazione per i modelli originali e per i modelli nuovi.
|

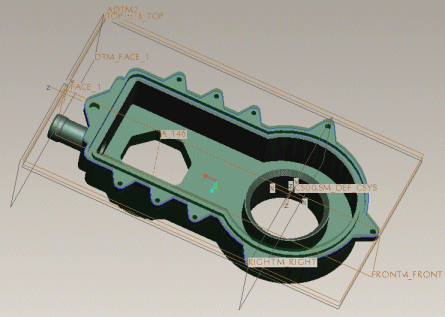

Questo esempio utilizza l'assieme di fabbricazione mostrato nella figura seguente per creare la maschera di processo.
1. Create i passi nella tabella del processo utilizzando la maschera di fabbricazione necessaria.
2. Eseguite le necessarie operazioni sui passi quali riordino, unione, raggruppamento, impostazione dei prerequisiti o modifica dei riferimenti per creare un processo di Creo NC ottimale.
3. Create una maschera di processo

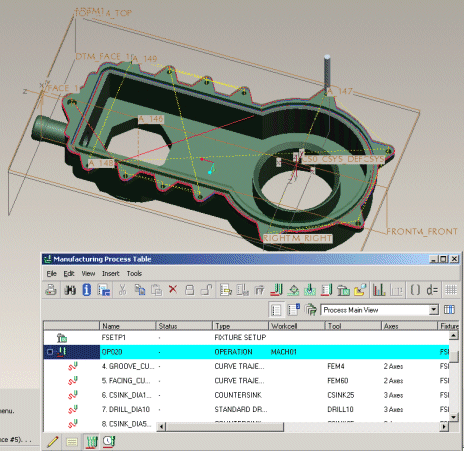

4. Aprite un assieme di fabbricazione simile ed estraete i passi utilizzando la maschera di processo. I passi vengono creati nell'ordine richiesto e soddisfano i prerequisiti. Tuttavia, i gruppi di unione devono essere creati nuovamente. La figura seguente mostra un percorso utensile quando la maschera di processo viene utilizzata per un modello simile.
