Bohrungen erzeugen
1. Klicken Sie auf der Registerkarte
Modell (Model) in der Gruppe
Konstruktion (Engineering) auf
Bohrung (Hole). Die Registerkarte
Bohrung (Hole) wird geöffnet.
2. Drücken Sie die STRG-Taste, und wählen Sie im Modellbaum die Bezugsachse "PIN_AXIS" und die Bezugsebene "RECHTS" (RIGHT) aus.
3. Klicken Sie auf der Registerkarte
Bohrung (Hole) auf den Pfeil neben
![](../tutorials_pma/images/extrev_blind.png)
, und klicken Sie auf
![](../tutorials_pma/images/extrev_symmetric.png)
.

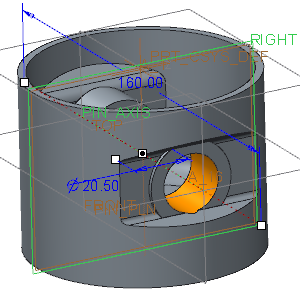

4. Geben Sie als Wert für den Durchmesser 20.5 ein, und geben Sie als Tiefenwert 160 ein.
5. Klicken Sie auf
![](../tutorials_pma/images/dash_done.png)
.
