Allgemeine Einführung: Querschnitte von rechteckigen Volumenrohren
Der Querschnitt eines rechteckigen Volumenrohrs muss dem Verlegungskoordinatensystem folgen, wenn seine Leitkurve mit einem der folgenden KEs beginnt:
• Ein Rohrstartpunkt-KE in einem Koordinatensystem, auf das ein Rohrverlängungs-KE mit demselben Koordinatensystem folgt.
• Ein Verbindungs-KE, das mit einem Koordinatensystem beginnt.
Die folgende Abbildung zeigt rechteckige Volumenrohre, deren Querschnitte auf die entsprechenden Verlegungskoordinatensysteme ausgerichtet sind.
Rechteckige Volumenrohre manuell rotieren
Sie können ein rechteckiges Volumenrohr folgendermaßen manuell rotieren:
• Editieren Sie die Winkelbemaßung des Rohrkörper-KE. Hierdurch wird das zugehörige Volumenteil rotiert.
• Editieren Sie den Parameter Angle, der im Leitungsdatensatz definiert ist. Hierdurch werden alle Volumenkörper rotiert, die den Leitungsdatensatz referenzieren.
Modell aktualisieren, um den Querschnitt auf das Verlegungskoordinatensystem auszurichten
Wenn der Querschnitt eines rechteckigen Volumenrohrs nicht dem zugehörigen Verlegungskoordinatensystem folgt, müssen Sie das Modell aktualisieren.

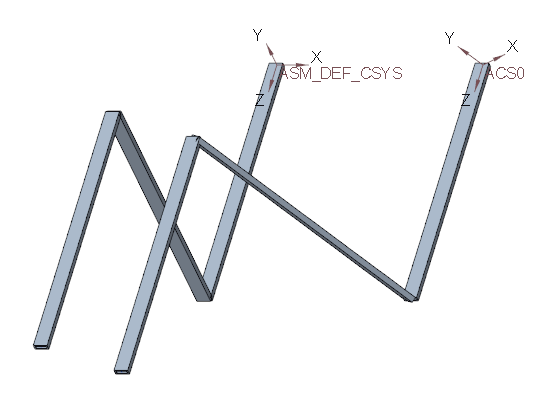

Die folgende Abbildung zeigt ein rechteckiges Volumenrohr, dessen Querschnitt nicht auf das entsprechende Verlegungskoordinatensystem ACS0 ausgerichtet ist.
Wenn der Querschnitt eines rechteckigen Volumenrohrs nicht auf das zugehörige Verlegungskoordinatensystem ausgerichtet ist, haben Sie folgende Möglichkeiten:
1. Regenerieren Sie die Verlegungs-KEs mithilfe des Modell-Players oder einer beliebigen anderen Option.
2. Erzeugen Sie die Rohrkörper neu.
