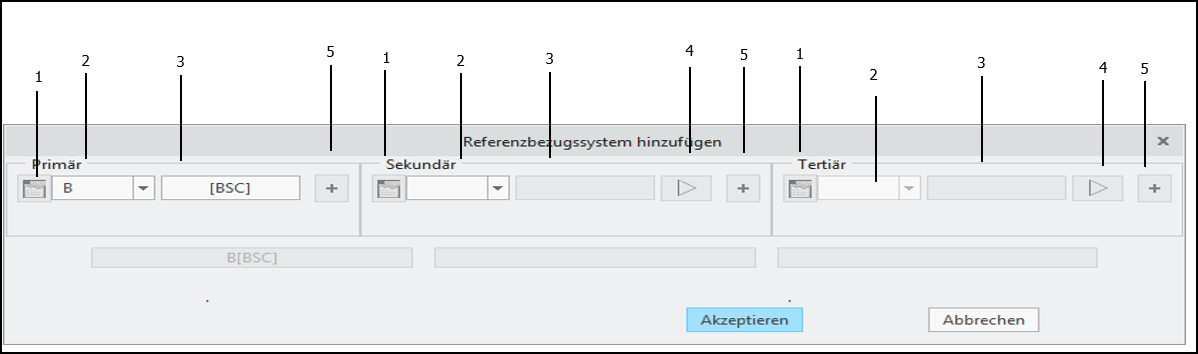

Referenzbezugssystem hinzufügen (ASME)
1. Bezug aus Zieleigenschaften anzeigen (Display Datum from Targets Properties): Für einen Bezug aus Zielen wird mit dieser Schaltfläche ein Fenster geöffnet, in dem die Werte für die Basispositionsbemaßungen für die Ziele angezeigt werden. Diese Schaltfläche wird nur für Bezüge von Zielen aktiviert, die in einem vollständig eingeschränkten Referenzbezugssystem referenziert werden.
2. Bezugs-KE-Selektor (Datum Feature Selector): Enthält eine gefilterte Liste aller anwendbaren Bezugs-KEs und Bezüge aus Zielen.
3. Materialberandung des Bezugs-KEs (DF Material Boundary) – Ermöglicht es Ihnen, einen Materialberandungsmodifikator für das Bezugs-KE anzugeben. Diese Steuerung ist deaktiviert, wenn sie nicht zutrifft.
4. Konvertierungsmodifikator – Wendet den Konvertierungsmodifikator auf das Bezugs-KE an.
5. Bezugs-KE hinzufügen (Add a Datum Feature) – Wenn Sie einen Bezug aus gemeinsamen Bezugs-KEs (z.B. koaxiale Bezugs-KEs A-B) definieren, klicken Sie auf diese Schaltfläche, um auf die Steuerungen zur Angabe eines zusätzlichen Bezugs-KE zuzugreifen.
Wenn Sie die Bezugs-KEs für ein Referenzbezugssystem angeben, enthält der Bezugs-KE-Selektor eine gefilterte Liste der anwendbaren Bezugs-KEs, sodass nur gültige Kombinationen von Bezugs-KEs verwendet werden können. Beachten Sie, dass nicht alle Bezugs-KEs als primärer Bezug in einem Referenzbezugssystem referenziert werden können (siehe Anmerkungen in der Spalte "Bezugs-KE?" unter KE-Beschreibungen).
Warum wird dieses Dialogfenster manchmal automatisch angezeigt?
GD&T Advisor fügt dem Modell automatisch ein Referenzbezugssystem hinzu, wenn Sie dem Modell ein Bezugs-KE hinzufügen, das das Teil umfassender definiert als vorhandene Referenzbezugssysteme. Wenn das hinzugefügte Bezugs-KE ein Größen-KE ist, ist ein Materialbedingungs-Modifizierer (<Bezugsreferenz-KE>, Ⓜ oder Ⓛ) für dieses Bezugs-KE erforderlich, um das Referenzbezugssystem vollständig zu definieren. Standardmäßig entspricht die Materialbedingung des Bezugs-KE dem angegebenen Materialbedingungs-Modifizierer der Toleranzzone (falls anwendbar) für die geometrische Toleranz, die auf das KE angewendet wird. Wenn keine geometrische Toleranz vorhanden ist, für die ein Materialbedingungs-Modifizierer auf das KE angewendet werden muss, (z.B. das erste KE im Modell), wird dieses Dialogfenster automatisch geöffnet, damit Sie den gewünschten Materialbedingungs-Modifizierer für das Bezugs-KE angeben können.
