不使用熱傳的功率轉換器:練習 6 - 執行模擬
1. 在 Flow Analysis 樹中的「物理」(Physics) 底下,選取「一般」(Common)。
2. 在「內容」(Properties) 面板的「模型」(Model) 標籤中,將選項設定為如下所列的值:
◦ 「迭代次數」(Number of Iterations) - 500
◦ 「時間定義」(Time Definition) -「穩定狀態模擬」(Steady State Simulation)
◦ 「結果儲存頻率」(Result Saving Frequency) - 500
3. 在
「執行」(Run) 群組中,按一下
「執行」(Run),開始模擬。在
「執行」(Run) 群組中,預設設定會設為
「從初始值開始」(Start from Initial Values) 與
「穩態」(Steady)。
4. 在「資訊」(Info) 對話方塊中,按一下「是」(Yes) 來產生網格並繼續進行。
5. 按一下

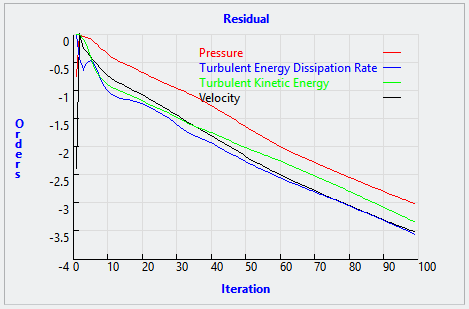

「XY 繪圖面板」(XYPlot Panel) 可檢視穩定模擬的殘差。
| 穩定狀態模擬的預設收斂度條件為 0.001。當所有變數之殘差減少 3 階或達到最大迭代數時,會進行下一個時間步長的計算。 |
6. 模擬完成後,請按一下「確定」(OK)。
