无热传递的功率逆变器:练习 6 - 执行仿真
*
在进行仿真之前,必须先创建监控点。
1. 在 Flow Analysis 树中的“物理”(Physics) 下,选择“共用”(Common)
2. 在“属性”(Properties) 面板的“模型”(Model) 选项卡中,设置以下选项值:
“迭代数” - 500
“时间定义”(Time Definition) -“稳态仿真”(Steady State Simulation)
“结果保存频率”(Result Saving Frequency) - 500
3. “运行”(Run) 组中,单击 “运行”(Run) 以开始仿真。在“运行”(Run) 组中,默认设置为“从初始值开始”(Start from Initial Values)“稳态”(Steady)
4. “信息”(Info) 对话框中,单击“是”(Yes) 生成网格并继续。

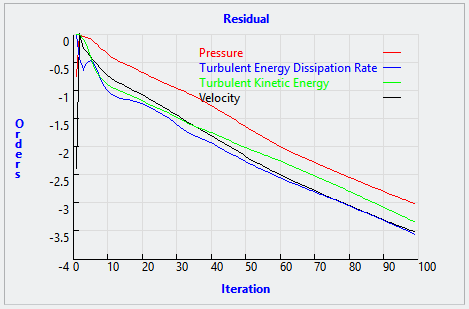

5. 单击 “XY 坐标图面板 (XYPlot Panel)” 查看稳态仿真的残差。
*
稳态仿真的默认收敛条件为 0.001。当所有变量的残差减少 3 阶,或达到最大迭代数时,会进行下一个时间步长的计算。
6. 完成仿真后,单击“确定”(OK)
