动态频率响应分析问题
本章介绍动态频率响应分析问题和结构的结果。在动态频率响应分析中，“结构”模块计算模型中响应不同频率下载荷振荡的位移、速度、加速度以及应力的振幅和相位。结构还会自动计算所有预定义的测量。测量列表会根据分析类型而有所不同。
mvsf001：双质量弹簧系统的谐波响应
|
分析类型：
|
动态频率
|
|
模型类型：
|
3D
|
|
比较：
|
ANSYS No. 90
|
|
参考：
|
Thomson, W. T. Vibration Theory and Applications. Prentice-Hall, Inc., Englewood Cliffs, N. J., 2nd Printing, 1965.
|
|
说明：
|
确定双质量弹簧系统在受到作用于 B 点质量的谐力时的响应。
|
规范
元素类型： | 质量 (2)，弹簧 (3) | ||
单位： | IPS | ||
尺寸： | 弹簧长度：1 (任意) | ||
质量属性： | |||
M: 0.5 | Mxx: 0 | Mxy: 0 | Mxz: 0 |
Myy: 0 | Myz: 0 | Mzz: 0 | |
弹簧属性：(延伸刚度) | |||
Kxx: 200 | Kxy: 0 | Kxz: 0 | |
Kyy: 0 | Kyz: 0 | Kzz: 0 | |
约束： | 位置： | 自由度： |
|---|---|---|
constraint1 | 位于点 A 和点 D 上 位于点 B 和点 C 上 | 在所有 DOF 中固定 在所有 DOF 中固定 (TransX 除外) |
载荷： | 位置/模： | 分布： | 空间变化： |
|---|---|---|---|
load1 | 位于点 B 上：FX = 200 | N/A | N/A |
结果数据比较
位置 | 理论 | ANSYS | 结构1 | 差异百分比 | |
|---|---|---|---|---|---|
B、C 处的频率 = 1.5 Hz 位移/相位 (m=dispx_2, 3/ phase_2, 3) | 点 B | 0.8227/0 | 0.8227/0 | 0.8227/0 | 0% |
点 C | 0.4627/0 | 0.4627/0 | 0.4627/0 | 0% | |
A、B 处的频率 = 4.0 Hz 位移/相位 (m=dispx_2, 3/ phase_2, 3) | 点 B | 0.5115/ 180 | 0.5115/ 180 | 0.5115/180 | 0% |
点 C | 1.2153/ 180 | 1.2153/ 180 | 1.215/180 | 0% | |
A、B 处的频率 = 6.5Hz 位移/相位 (m=dispx_2, 3/ phase_2, 3) | 点 B | 0.5851/ 180 | 0.5851/ 180 | 0.5851/180 | 0% |
点 C | 0.2697/0 | 0.2697/0 | 0.2697/0 | 0% | |
收敛性 %：对于频率和局部位移为 0% | 最大 P：1 | 方程数：2 | |||
1 您无法查看摘要文件中的结果信息。要查看结果，必须定义测量结果窗口，然后查看图形。

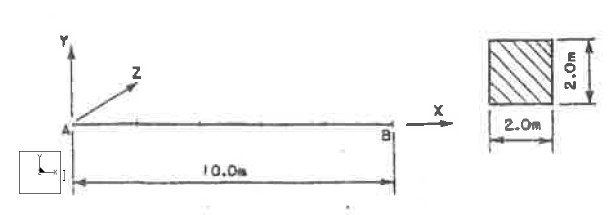

mvsf002：深度简单支撑梁谐和力振动响应
分析类型： | 动态频率 |
模型类型： | 梁 |
比较： | NAFEMS 基准 |
参考： | Selected Benchmarks for Forced Vibration, Report No. E1261/R002 Issue 03.2/9 February 1989 , pp. 17. Test 5H |
说明： | 确定简单支撑方形截面梁在受到梁上均匀分布的谐和力激励时的响应。 |
规范
元素类型： | 方形梁 | |
单位： | MKS | |
尺寸： | L：10.0，a =2 | |
材料属性： | 质量密度：8000 杨氏模量：2e11 | 泊松比：0.3 |
约束： | 位置： | 自由度： |
|---|---|---|
位于点 A 上 位于点 B 上： | 固定于 TransX、TransY、TransZ 和旋转 Rx 固定于 TransY 和 TransZ |
载荷 | 详细信息 |
|---|---|
在使用的全部 16 种模式中，力 Fy = 1e6 N/m，阻尼 = 2%，频率范围为 0 到 60 Hz |
结果数据比较
NAFEMS | 结构 | 差异百分比 | |
|---|---|---|---|
中间范围的峰值位移 (mm) | 13.45 | 13.5129 | 0.467 |
频率 (Hz) | 42.65 | 42.6002 | 0.116 |
mvsf003：深度简单支撑薄方谐和力振动响应
分析类型： | 动态频率 |
模型类型： | 3D |
比较： | NAFEMS 基准 |
参考： | Selected Benchmarks for Forced Vibration, Report No. E1261/R002 Issue 03./ 9 th February 1989, pp 23. Test 13H |
说明： | 确定简单支撑薄方形板在受到板上均匀分布的谐和力激励时的响应。 |
规范
元素类型： | 壳 | |
单位： | MKS | |
尺寸： | L：10.0，厚度：0.05 | |
材料属性： | 质量密度：8000 杨氏模量：2e11 | 泊松比：0.3 |
约束： | 位置： | 自由度： |
|---|---|---|
位于边 AD 和 BC 上： 位于边 AB 和 DC 上： | 固定于 TransY、TransZ、RotX 和 RotZ 固定于 TransY、TransZ、RotY 和 RotZ |
载荷 | 详细信息 |
|---|---|
在使用的全部 16 种模式中，力 Fy = 100 Pa，阻尼 = 2 %，频率范围为 0 到 4.16 Hz |
结果数据比较
NAFEMS | 结构 | 差异百分比 | |
|---|---|---|---|
板中心处的峰值位移 (mm) | 45.42 | 45.4466 | 0.0585 |
频率 (Hz) | 2.377 | 2.37603 | 0.0408 |
