Función de tubo termorretráctil
Se ha añadido una nueva función de tubo termorretráctil al cableado.

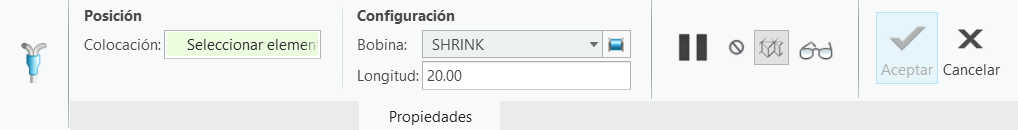

Ubicación en la interfaz de usuario: pulse en > > .
Versión: Creo Parametric 8.0.0.0
Mire el vídeo en el que se muestra esta mejora:
¿Qué ventaja representa esta mejora?

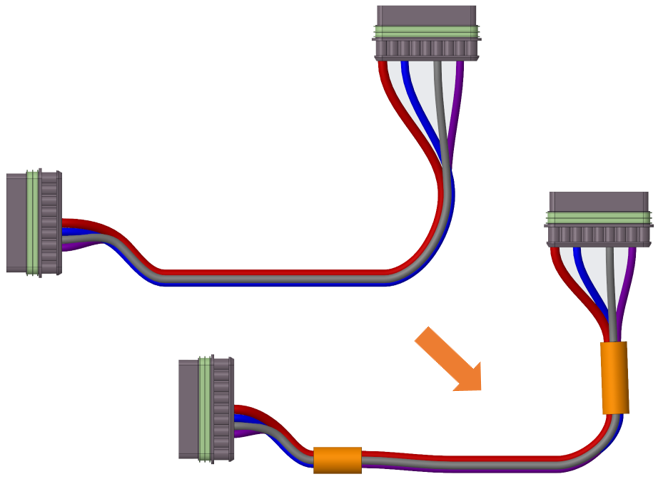

La función de funda de tubo termorretráctil permite rutear varios cables e hilos a través de ella. A diferencia de la función de haz, la función de tubo termorretráctil no se dobla y permanece recto a lo largo de su eje.
Se puede crear primero una función de tubo termorretráctil mediante un sistema de coordenadas y, a continuación, rutear nuevos cables a través de ella. Como alternativa, se puede seleccionar una ubicación existente y, a continuación, colocar una función de tubo termorretráctil en todos los cables que atraviesan dicha ubicación.
Información adicional
Sugerencias: | Se recomienda crear los tubos termorretráctiles al principio de un diseño con sistemas de coordenadas o al final del ruteado de cables mediante las ubicaciones existentes. |
Limitaciones: | • Los tubos termorretráctiles no se pueden crear en puertos de entrada. • Los tubos termorretráctiles no se pueden dividir ni empalmar. • Una vez colocados los tubos termorretráctiles, sus ubicaciones no se pueden modificar y sus segmentos no se pueden volver a rutear. La posición de un tubo termorretráctil está gobernada exclusivamente por el sistema de coordenadas asociado. • Los haces no se pueden crear en la parte superior de los tubos termorretráctiles. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguno. |
