Конструкторский элемент жесткого обжима
К кабельной системе был добавлен новый конструкторский элемент "Жесткий обжим" (Stiff Shrink).

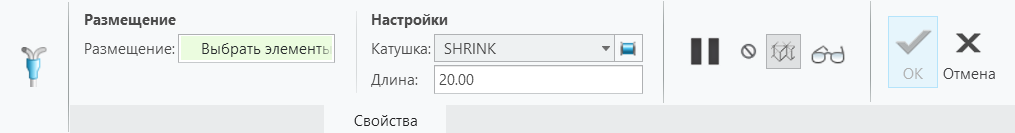

Расположение в интерфейсе пользователя: > > .
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?

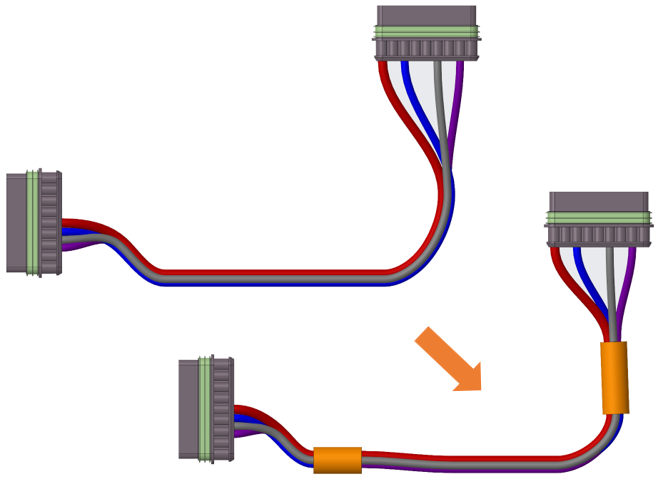

Конструкторский элемент жесткого обжима позволяет прокладывать через него несколько кабелей и проводов. В отличие от конструкторского элемента пучка конструкторский элемент жесткого обжима не изгибается и остается прямолинейным вдоль своей оси.
Можно сначала создать конструкторский элемент жесткого обжима с помощью системы координат, а затем проложить через него новые кабели. Можно также выбрать существующее расположение, а затем поместить конструкторский элемент жесткого обжима на все кабели, которые проходят через это расположение.
Дополнительная информация
Советы: | Рекомендуется создавать констр. элементы жесткого обжима в начале конструирования с системами координат или в конце прокладки кабелей с использованием существующих расположений. |
Ограничения: | • Жесткие обжимы нельзя создавать на портах вреза. • Жесткие обжимы нельзя разбивать или стыковать. • После размещения жестких обжимов нельзя изменить их местоположения и перенаправить их сегменты. Положение жестких обжимов управляется только связанной системой координат. • Поверх жестких обжимов нельзя создавать пучки. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
