Конструкторский элемент обмоточной ленты
Расположение в интерфейсе пользователя: > > .
Выпуск: Creo Parametric 8.0.0.0
Просмотрите видео, которое демонстрирует это расширение:
В чем преимущество этого расширения?

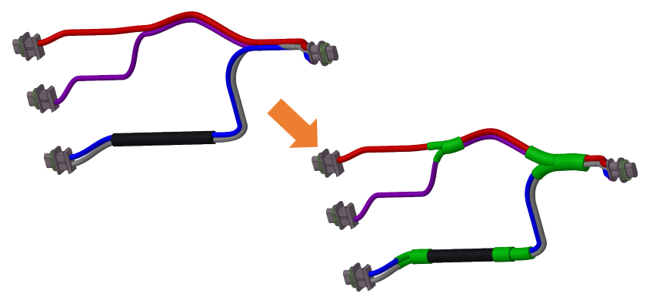

Новый поверхностный конструкторский элемент "Обмоточная лента" представляет собой электроизоляционную ленту, которая обматывается вокруг проводов и соединений и соединяет их вместе, используя расширенные возможности размещения.
Обмоточной лентой можно обматывать провода, кабели, пучки и жесткие обжимы.

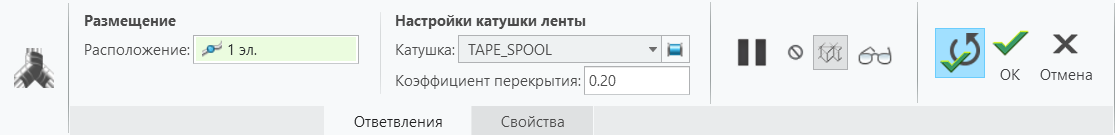

Можно задать коэффициент перекрытия, определяющий процент ширины для каждого витка ленты.
Можно использовать катушку ленты, чтобы определить следующие параметры:
• длина намотанной ленты для одного пучка;
• Цвет
• Толщина
• ширина ленты;
• толщина ленты;
• масса на единицу длины.
Дополнительная информация
Советы: | Рекомендуется размещать обмоточные ленты в конце проекта прокладки электрического жгута. |
Ограничения: | • Нельзя размещать обмоточную ленту на порт вреза. • Конструкторский элемент "Обмоточная лента" не поддерживается при распрямлении электрического жгута в Creo Parametric 8.0.0.0. |
Заменяет ли это существующую функциональность? | Нет |
Опция конфигурации, связанная с этой функциональностью: | Нет. |
