Проблемы динамического вибрационного анализа
Эта глава содержит проблемы динамического вибрационного анализа и результаты для структуры. При анализе динамических случайных воздействий измеряется отклик системы на воздействие стационарных случайных нагрузок с известной спектральной плотностью мощности.
mvsr001: отклик свободно опертой балки на вынужденные колебания
|
Тип анализа:
|
Динамическое случайное воздействие
|
|
Тип модели:
|
Балка
|
|
Сравнение:
|
Эталонный тест NAFEMS
|
|
Ссылка:
|
Выбранные эталонные тесты для вынужденных колебаний, отчет № E1261/R002, проблема 03.2/15, июнь 1990, стр. 20. Тест 5R
|
|
Описание:
|
Определите отклик свободно опертой квадратной балки, которая подвергается случайному воздействию с однородной спектральной плотностью мощности (силы)
|
Спецификации
Тип элемента: | Квадратная балка |
Единицы измерения: | МКС |

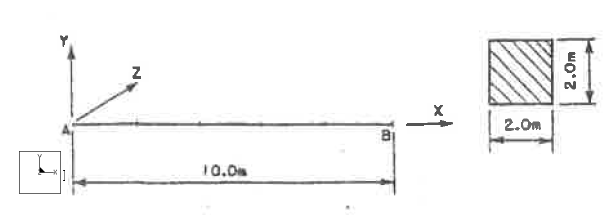

Размеры: | L: 10.0, a =2 |
Свойства материала: | Массовая плотность: 8000 Модуль Юнга: 2e11 Коэффициент Пуассона: 0.3 |
Ограничения: | Расположение: | Степени свободы: |
|---|---|---|
Размещение в точке A Размещение в точке B | Фиксированы TransX, TransY, TransZ и Rx поворота Фиксированы TransY и TransZ |
Нагрузки: | Описание |
|---|---|
Случайное воздействие с однородной спектральной плотностью мощности (однородно распределенной силы) Спектральная плотность мощности = (10e6 Н/м)^2/Гц, затухание = 2 % на всех 16 используемых модах. |
Сравнение данных результатов
NAFEMS | Структура | % Разница | |
|---|---|---|---|
Пиковая спектральная плотность мощности смещения (мм^2/Гц) на середине пролета | 180.90 | 182.599 | 0.939 |
Частота спектральной плотности мощности (Гц) | 42.65 | 42.6002 | 0.116 |
mvsr002: отклик свободно опертой квадратной пластинки на вынужденные колебания
Тип анализа: | Динамическое случайное воздействие |
Тип модели: | 3D |
Сравнение: | Эталонный тест NAFEMS |
Ссылка: | Выбранные эталонные тесты для вынужденных колебаний, отчет № E002/R03.2, проблема 03.2/15, июнь 1990, стр. Тест 13R |
Описание: | Определите отклик свободно опертой квадратной пластинки, которая подвергается воздействию случайной силы с однородной спектральной плотностью мощности (силы) |
Спецификации
Тип элемента: | оболочка | |
Единицы измерения: | МКС | |

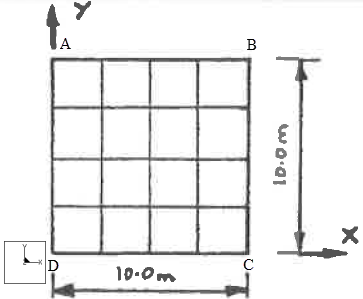

Размеры: | L: 10.0, толщина: 0.05 | |
Свойства материала: | Массовая плотность: 8000 Модуль Юнга: 2e11 | Коэффициент Пуассона: 0.3 |
Ограничения: | Расположение: | Степени свободы: |
|---|---|---|
Размещение на кромках AD и BC: Размещение на кромках AB и DC: | Фиксированы TransY, TransZ, RotX и RotZ Фиксированы TransX, TransZ, RotY и RotZ |
Нагрузки | Подробности |
|---|---|
Случайная сила с однородной спектральной плотностью мощности (равномерного давления по всей плите) Спектральная плотность мощности = (100 Н/м^2)^2/Гц, затухание = 2 % на всех 16 используемых модах. |
Сравнение данных результатов
NAFEMS | Структура | % Разница | |
|---|---|---|---|
Пиковая спектральная плотность мощности смещения (мм^2/Гц) в центре | 2063.20 | 2065.39 | 0.101 |
Частота спектральной плотности мощности (Гц) | 2.377 | 2.376 | 0.042 |
