Criar spools
Um spool define vários parâmetros para um fio, cabo ou isolamento. Um spool do tipo respectivo precisa ser definido ou estar disponível antes que um fio, cabo ou isolamento possa ser roteado em um design de cabeamento. O cabeamento utiliza as informações de spool para criar e regenerar a representação gráfica 3D.
Na caixa de diálogo Parâmetros elétricos, é possível criar e modificar spools. Todas as atualizações feitas nos Parâmetros de spool após o roteamento do fio, cabo ou isolamento serão refletidas no modelo de representação gráfica 3D depois da regeneração.
Ao rotear um fio, cabo ou isolamento usando as informações de diagrama esquemático do Creo Schematics, os spools serão criados automaticamente. A modificação das informações do spool criado automaticamente causa uma incompatibilidade entre os dados lógicos 2D e o design 3D. Para evitar essa incompatibilidade, a PTC recomenda fazer alterações no Creo Schematics e, em seguida, importar as informações novamente. A reimportação dos dados lógicos reverte as informações do spool de acordo com as informações definidas no diagrama esquemático.
Parâmetros de spool
A tabela a seguir mostra todos os parâmetros de spool do sistema. Ela também mostra qual parâmetro é requerido, opcional e recomendado para o tipo específico de spool. Além disso, é possível adicionar um parâmetro definido pelo usuário para definir requisitos específicos.
• R = Requerido
• O = Opcional
• RD = Recomendado
Parâmetros
Descrição
Fio
Cabo
Condutor do cabo
Isolamento
NAME
Nome do spool.
R
R
R
TYPE
O tipo de spool.
WIRE
PREFAB
SHEATH
MIN_BEND_RADIUS
Define o raio de dobra mínimo que o cabo ou isolamento pode fazer quando é roteado.
Quando usado com os parâmetros de spool de cabo DEFINE e ENDDEF para definir um condutor, o valor desse parâmetro substitui o valor do parâmetro DEFAULT_COND_BEND_RAD.
R
R
O
O
THICKNESS
O diâmetro do cabo do tipo ARREDONDAMENTO ou FIO e a espessura do cabo do tipo PLANIFICADO.
Esse valor é utilizado para ajustar a linha central do cabo em relação às superfícies quando um local é colocado.
Quando usado com os parâmetros de spool de cabo DEFINE e ENDDEF para definir um condutor, o valor desse parâmetro substitui o valor do parâmetro DEFAULT_COND_THICKNESS.
R
R
O
UNITS
Define as unidades para a espessura do spool; por exemplo, milímetros, pé ou polegada.
R
R
R
R
NUM_CONDUCTORS
O número total de condutores presentes em um cabo.
R
COLOR
Estabelece a cor do cabo, isolamento do fio ou isolamento. O valor para esse parâmetro precisa ser mapeado até o nome de uma cor no gerenciador de aparências.
RD
RD
RD
RD
DENSITY
Densidade linear; massa por unidade de comprimento. Os parâmetros MASS_UNITS e UNITS também devem ser especificados para o fio, cabo ou isolamento.
Se você não usar os parâmetros MASS_UNITS e UNITS, as unidades default para o valor do parâmetro DENSITY serão derivadas da montagem.
RD
RD
RD
RD
MASS_UNITS
As unidades de massa; por exemplo, onça, libra ou quilograma. Especifica esse parâmetro quando o parâmetro DENSITY é usado.
RD
RD
RD
RD
OUTER_DIAMETER
Indica o diâmetro externo do isolamento do tubo. As unidades usadas são especificadas pelo parâmetro UNITS.
R
PRESHRINK_INNER_DIAMETER
Indica o diâmetro do isolamento de encolhimento antes de encolher. Esse valor especifica somente o diâmetro interno e permite que o sistema verifique a interferência entre o próprio isolamento de encolhimento e os fios, cabos e agrupamentos dentro dele. A espessura do isolamento é especificada pelo parâmetro WALL_THICKNESS. Um valor de 0 (default) força o sistema a não verificar se há alguma interferência.
R
SHEATH_TYPE
Especifica o tipo de isolamento para esse spool. Os valores válidos são fita, tubo e encolhimento
R
WALL_THICKNESS
Indica a espessura do isolamento. As unidades usadas são especificadas pelo parâmetro UNITS.
R
Parâmetros opcionais
DEFAULT_COND_BEND_RAD
Define o raio de dobra mínimo default para todos os condutores no cabo. O valor desse parâmetro pode ser substituído ao especificar um valor para o parâmetro de spool MIN_BEND_RADIUS na definição do condutor.
O
DEFAULT_COND_THICKNESS
Define a espessura default para todos os condutores de um cabo. O valor desse parâmetro pode ser substituído ao especificar um valor para o parâmetro de spool THICKNESS na definição do condutor.
O
COLOR_CODE
Estabelece o código da cor
O
O
O
O
INSUL_TYPE
Descreve o tipo de isolamento, como fibra, teflon ou tefzel.
O
O
O
LINEAR_RESISTANCE
Define a resistência linear para o spool.
O
O
LINESTYLE
Muda o estilo de linha para spools de isolamento ou cabo. Se você definir esse parâmetro para um spool de isolamento, os estilos de linha atribuídos a um agrupamento sobrescreverão esse valor de parâmetro. Estes estilos de linha são permitidos: SOLID FONT (default), DOTFONT, CTRLFONT, PHANTOMFONT, DASHFONT, CTRLFONT_S_L, CTRLFONT_L_L, CTRLFONT_S_S
O
O
O
OUTER_SHIELD_LINEAR_RESISTANCE
Especifica a resistência linear da blindagem externa do fio.
O
SHIELD_TYPE
Uma linha de texto que indica o tipo de blindagem do cabo.
O
SHIELD_LINEAR_RESISTANCE
Especifica a resistência linear da blindagem do fio.
O
CABLE_JACKET_REPORT_NAME
Use o valor default DEFAULT; nesse caso, o nome do cabo será mostrado na tabela de relatório. Qualquer outro valor será interpretado como texto simples. Por exemplo, &cable_name não tem nenhum significado especial.
O
CABLE_SHIELD_REPORT_NAME
Use esse nome para o símbolo de cabo se o cabo for blindado.
O
LIN_CAP_TO_ITEM
Especifica a capacidade elétrica linear entre os itens.
O
LIN_CAP_ITEM_TO_SHIELD
Especifica a capacidade elétrica linear entre os itens e a blindagem.
O
LIN_CAP_ASSEM_ITEM_TO_SHIELD
Especifica a capacidade elétrica linear entre os itens da montagem e a blindagem.
O
OUTER_SHIELD_THICKNESS
Especifica a espessura da blindagem externa do fio.
O
WIRE_CONSTRUCTION
Linha de texto que indica a construção do fio, ou seja, sólido, flexível etc.
WIRE_GAUGE
Linha de texto que indica o calibre do fio.
O
O
WIDTH
Especifica a largura da fita para o isolamento da fita.
Somente cabo chato
Como criar um spool
Esta seção descreve o procedimento para criar um spool de fio, cabo, isolamento ou cabo chato. Clique aqui para acessar a página de downloads. Clique em Inglês para fazer download da pasta cabling.zip para o seu computador e, em seguida, extraia-a. A pasta extraída contém os arquivos que serão usados no exercício do tutorial.

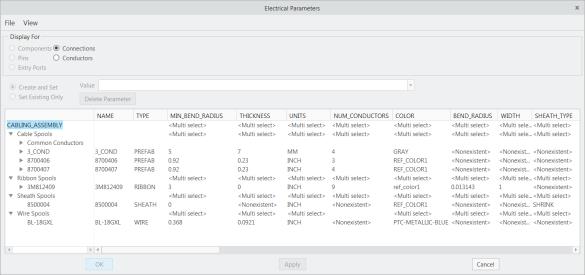

Consulte o arquivo de amostra cabling_assembly.asm para saber como definir os parâmetros de spool para o modelo de cabeamento. Abra o arquivo cabling_assembly.asm e clique em Spools > Editar. Selecione os spools 3M812409, 8500004, 8700406 e BL-18GXL na caixa de diálogo Selecionar spools e clique em OK. A caixa de diálogo Parâmetros elétricos exibe vários spools e os respectivos valores de parâmetro.
Execute os passos a seguir para criar um spool de fio, cabo, isolamento ou cabo chato:
1. Clique em Spools. O menu SPOOLS será exibido.
2. Clique em Criar. Será exibido o menu CRIAR SPOOL.
3. Clique no tipo de spool que deseja criar.
4. No prompt, digite um novo nome para o tipo de spool especificado e pressione ENTER. O nome do spool precisa ser exclusivo. A caixa de diálogo Parâmetros elétricos será aberta.
5. Em Exibir para, selecione Conexões.
6. Selecione os valores de parâmetro que aparecem por default.
7. Especifique o valor para o parâmetro selecionado na caixa Valor e clique em Aplicar.

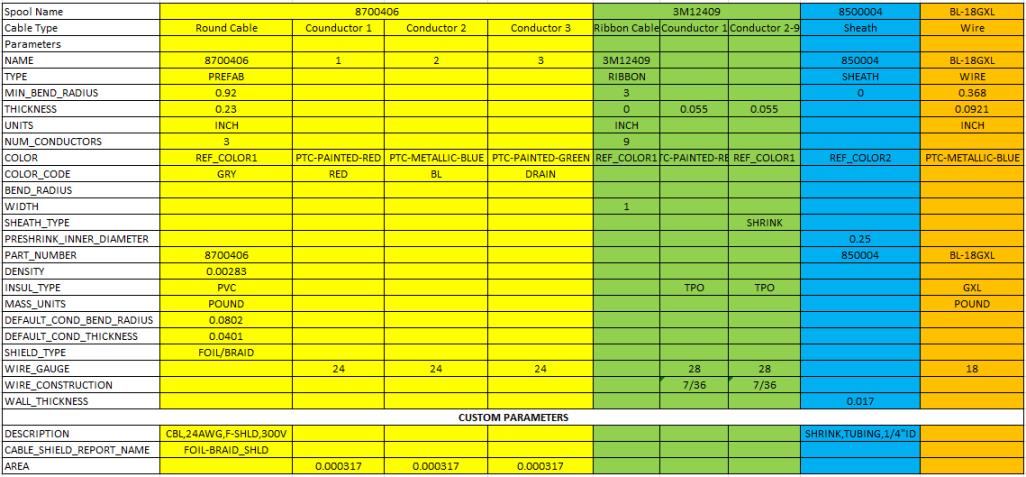

A tabela a seguir exibe a lista de parâmetros e seus valores que foram definidos para a montagem de cabeamento de amostra (cabling_assembly.asm).

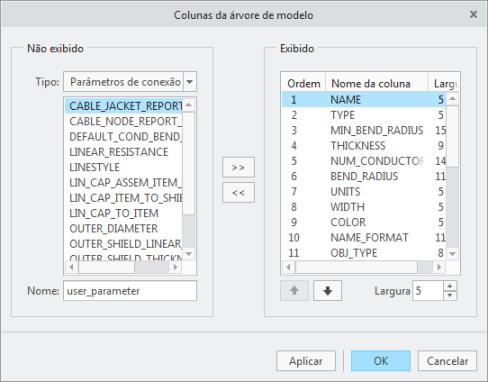

8. Para adicionar os parâmetros que não estão disponíveis por default, clique em Ver > Colunas. A caixa de diálogo Colunas da árvore de modelo é aberta.
a. Selecione o parâmetro obrigatório em Não exibido. A tabela a seguir mostra os parâmetros adicionais que precisam ser definidos para cada tipo de spool.
b. Selecione os parâmetros com base no tipo de spool que deseja criar.
*
Se quiser adicionar parâmetros definidos pelo usuário, digite o nome do parâmetro na caixa Nome.
c. Clique em para adicionar o parâmetro à lista Exibido.
d. Clique em OK. O parâmetro selecionado será adicionado à caixa de diálogo Parâmetros elétricos.
9. Selecione os parâmetros adicionais na caixa de diálogo Parâmetros elétricos.
10. Especifique o valor para o parâmetro adicional na caixa Valor e clique em Aplicar.
11. Caso tenha selecionado o parâmetro NUM_CONDUCTORS para spool de cabo ou cabo chato, o botão de opção CONDUTOR será habilitado.

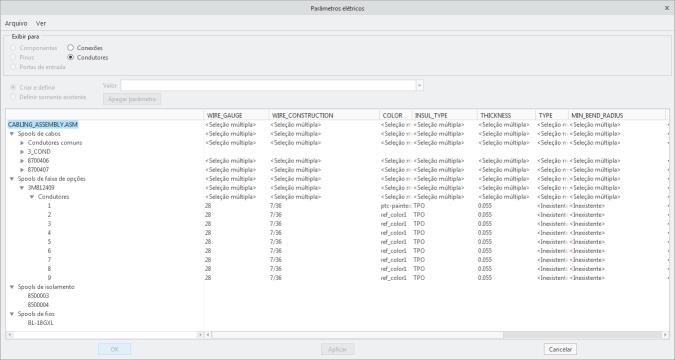

12. Em Exibir para, selecione Condutores.
13. Expanda os condutores e especifique valores para os parâmetros de condutor na caixa de diálogo Parâmetros elétricos.
*
Se os parâmetros para condutores não forem exibidos, adicione os parâmetros conforme descrito no passo 8.
14. Clique em OKna caixa de diálogo Parâmetros elétricos. Um novo spool será criado.
*
O novo spool pode ser utilizado para a montagem ativa; no entanto, para reutilizar o spool futuramente, você precisa salvar o arquivo de spool (.spl) no disco local.
15. Para salvar o arquivo de spool para futuras montagens de cabeamento:
◦ No gerenciador de menu:
1. Clique em Spools. O menu SPOOLS será exibido.
2. Clique em Gravar. A caixa de diálogo Selecionar spools será aberta.
3. Selecione Todos os spools.
4. Clique em OK.
◦ No menu de atalhos:
Clique com o botão direito no nome do spool na árvore de modelo e clique em Salvar spool. Você pode pressionar CTRL e selecionar múltiplos spools para salvar.
O arquivo de spool selecionado será salvo com a extensão *.spl no diretório de trabalho ou no diretório de spool, se você tiver definido a opção de configuração pro_spool_dir.
*
Se você selecionar múltiplos nomes de spool, o cabeamento criará arquivos de spool individuais para cada um dos spools selecionados no diretório de trabalho.
