Creo Parametric 8.0.10.0

ユーザーインタフェースの場所: 図面でテーブルを選択し、「線表示」(Line Display) をクリックして「テーブル行」(TABLE LINE) メニューマネージャを開きます。「非表示」(Blank) をクリックして個々のセルの外側境界を非表示にするか、「すべて非表示」(Blank All) をクリックしてテーブル全体の境界を非表示にします。

図面の一部またはすべてのテーブルセルの境界を非表示にできるようになりました。この機能強化は、一般注記の配列を整理して整列する際に、それらを囲むテーブルの境界を非表示にする場合に役立ちます。

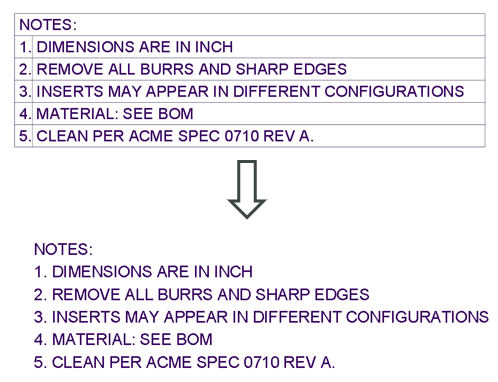

たとえば、一般注記のテーブルを作成し、すべてのセル境界を非表示にして、単純なリストのような外観にできます。
