新しいパイプサイズの追加
この練習で作業を行う場合、
<Creo load point>\Common Files\help\sample_models\piping に用意されているサンプルファイルを使用します。チュートリアルを開始する前に、
piping フォルダのコピーをお使いのコンピュータ上に作成し、
パイピングデータを設定することをお勧めします。
ワークフロー
1. 新しいパイプサイズを定義します。
2. 以下のいずれかを実行します。
◦ ベンドがあるパイプのデータを定義します。
◦ マイタジョイントがあるパイプのデータを定義します。
3. 自動選択ファイルで新しいパイプサイズを定義します。
4. 新しいサイズのパイプセグメントを作成します。
新しいパイプサイズの定義
1. piping_data フォルダ内で、master_catalog フォルダをダブルクリックし、pipe フォルダをダブルクリックして、ファイル pipe_steel.csv を開きます。
2. 1 行挿入し、以下の値をカタログファイルに追加します。
SCH_RATE
|
SIZE
|
SIZE_CODE
|
PIPE_OD
|
PIPE_THK
|
END_TYPE
|
40
|
550A
|
550
|
558.8
|
12.7
|
PE,BE
|

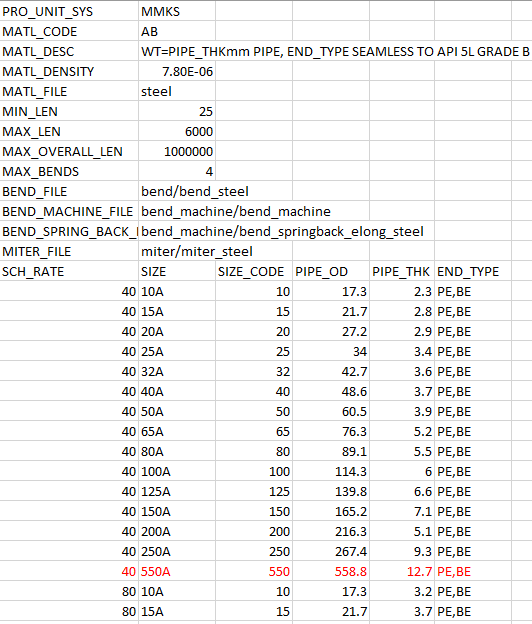

以下の図では、パイプサイズの新しい値が赤色で示されています。
3. パイプマスターカタログファイルを保存して閉じます。
4. 以下のいずれかを実行します。
ベンドがあるパイプのデータの定義
1. bend フォルダをクリックし、ファイル bend_steel.csv を開きます。
2. 次の値を入力します。
サイズ | RADIUS | RATIO | MIN_RADIUS | MAX_RADIUS | MIN_ANGLE | MAX_ANGLE |
550A | 1100 | | 1100 | 1100 | 0 | 360 |

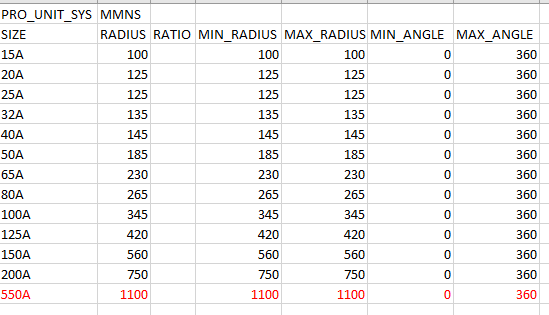

以下の図では、ベンドの新しい値が赤色で示されています。
3. ベンドファイルを保存して閉じます。
4. bend_machine フォルダをクリックし、ファイル bend_springback_elong_steel.csv を開きます。
5. 次の値を入力します。
サイズ | RADIUS | ANGLE | SPRING_BACK_LEN | ELONGATION_LEN |
550A | 1100 | 5 | 35 | 33 |
550A | 1100 | 90 | 41 | 39 |

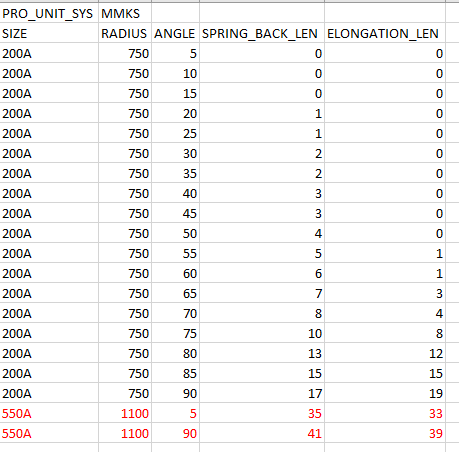

以下の図では、スプリングバックと伸長の新しい値が赤色で示されています。
6. ベンドスプリングバック/伸長ファイルを保存して閉じます。
7. bend_machine フォルダ内で、ファイル bend_machine.csv を開きます。
8. 次の値を入力します。
サイズ | START_CLAMP_LEN | MID_CLAMP_LEN | END_CLAMP_LEN |
550A | 1200 | 2000 | 1500 |

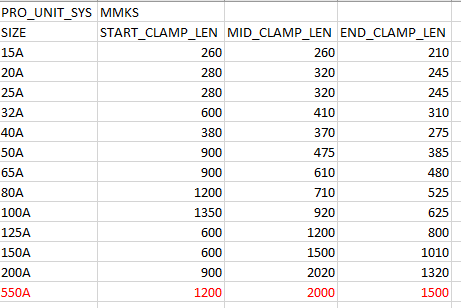

以下の図では、ベンド加工の新しい値が赤色で示されています。
9. ベンド加工ファイルを保存して閉じます。
マイタジョイントがあるパイプのデータの定義
1. miter フォルダをクリックし、ファイル miter_steel.csv を開きます。次の値を入力します。
サイズ | RADIUS | MIN_ANGLE | MAX_ANGLE | CUT_NUMBER |
550A | 559 | 0 | 30 | 1 |
550A | 559 | 30 | 60 | 2 |
550A | 559 | 60 | 90 | 3 |

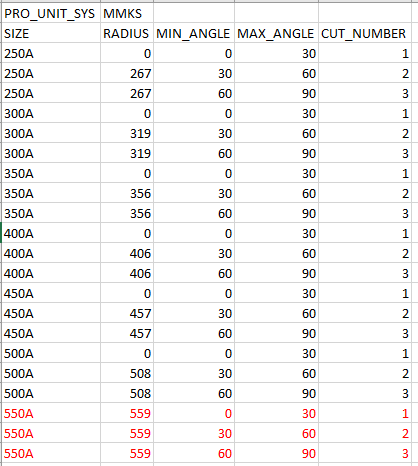

以下の図では、マイタの新しい値が赤色で示されています。
2. マイタファイルを保存して閉じます。
自動選択ファイルでの新しいパイプサイズの定義
1. piping フォルダを開き、piping_assembly フォルダをワーキングディレクトリとして設定します。
2. manifold_skid.asm を開きます。
3. > の順にクリックします。「パイピング」(Piping) タブが開きます。
4.
「仕様データベース」(Spec DB) をクリックします。
「パイピング仕様を定義」(Define Piping Specification) ダイアログボックスが開きます。
5. ![](../../piping/piping/images/open.png)
をクリックします。
「ファイルを開く」(Open File) ダイアログボックスが開きます。
6. ms_asfile.ptd をダブルクリックします。選択したファイルの情報が「パイピング仕様を定義」(Define Piping Specification) ダイアログボックスに取り込まれます。
7. 「スケジュール」(Schedule) ボックスで、40 を選択します。
8. ![](../../piping/piping/images/edit_table.png)
をクリックしてパイプサイズを編集します。
9. 550A を選択し、「OK」をクリックして新しいサイズを追加します。
10. 「ベンド許容」(Allow Bend) および「マイタ許容」(Allow Miter) チェックボックスをオンにします。
11. ![](../../piping/piping/images/mfgbom_addrow.png)
をクリックして、表示されている仕様記録を自動選択ファイルに追加します。
12. ![](../../piping/piping/images/save.png)
をクリックしてファイルを保存します。
13. 「パイピング仕様を定義」(Define Piping Specification) ダイアログボックスを閉じます。
新しいサイズのパイプセグメントの作成
1.
「パイプルーティング」(ROUTE PIPE) をクリックします。
2. グラフィックウィンドウ内でパイプセグメントを選択します。警告メッセージが開きます。

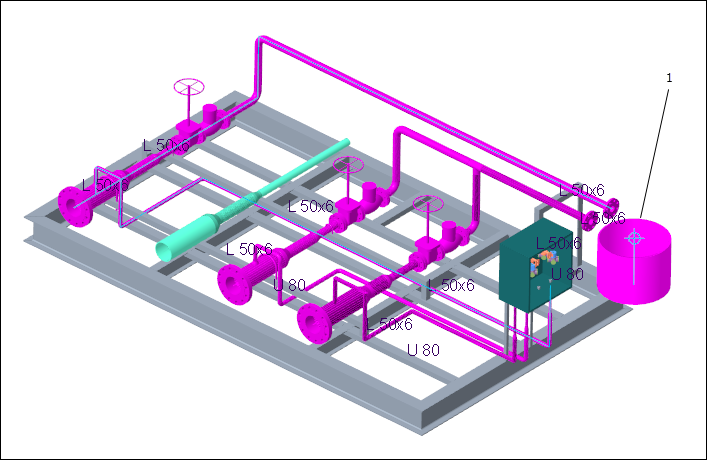

1. パイプセグメント
3. 警告メッセージで「確定」(Confirm) をクリックします。
4.
「開始設定」(Set Start) をクリックします。
「開始を定義」(Define Start) ダイアログボックスが開きます。

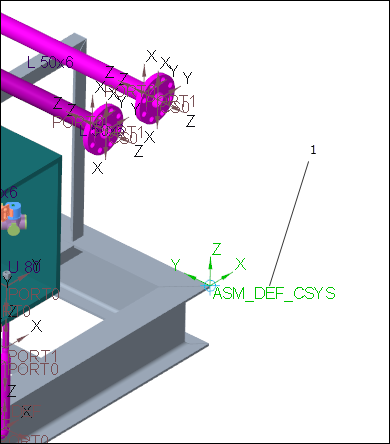

6. スキッドのコーナーにある ASM_DEF_CSYS を「参照」(Reference) として選択します。
1. 座標系
7. 「サイズ」(Size) ボックスで、550A を選択します。
8. 「OK」をクリックします。
9. > の順にクリックします。「延長」(Extend) ダイアログボックスが開きます。
10. ドラッガのハンドルを z 軸に沿ってドラッグします。
11. 「OK」をクリックします。サイズ 550A の新しいパイプセグメントが作成されます。

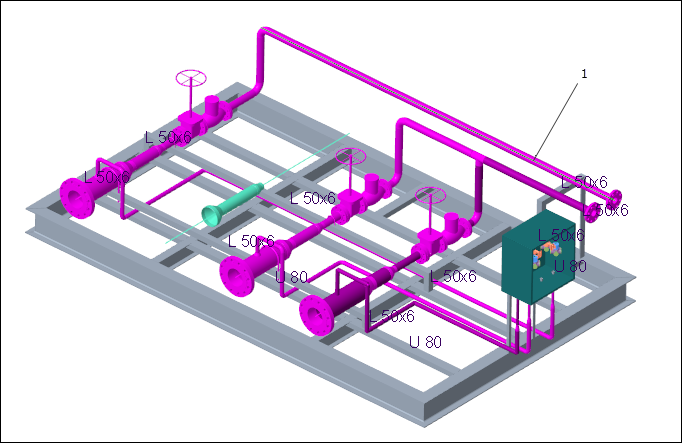

1. 新しいパイプセグメント
