Rohrverlegungsdaten aus Legacy-PTD-Dateien in das CSV-Format migrieren
Sie können die Masterkatalogdateien aus dem PTD-Format in das CSV-Format konvertieren, indem Sie sie in einen Editor wie Microsoft Excel importieren. Die konvertierten Dateien benötigen einige Änderungen, bevor sie gebrauchsfertig sind. Weitere Details finden Sie in folgenden Abschnitten zum Konvertieren für jeden Dateityp:
Legacy-Rohrverlegungs-Masterkatalogverzeichnisdatei in das CSV-Format konvertieren
Verwenden Sie die Datei unter <Creo load point>/text/piping_data/master_catalog als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien des Rohrverlegungs-MCAT-Verzeichnisses in eine einzelne CSV-Datei.
|
Legacy-PTD-Dateien
|
Neue CSV-Datei
|
Erforderliche Konfigurationsoption
|
PTD
|
CSV
|
|---|---|---|---|---|
|
piping_mcat_dir.ptd
|
piping_mcat_dir.csv
|
piping_mcat_dir_file
|
Ja
|
Ja
|
Konvertieren Sie die PTD-Datei des Rohrverlegungs-Masterkatalogverzeichnisses in das CSV-Format, und löschen Sie die folgenden Spalten:
• PIPE_OD_FILE
• PIPE_THK_FILE
• BOLT_NUT_CODE
Legacy-Biegungsdateien in das CSV-Format konvertieren
Verwenden Sie die Biegungsdatei unter <Creo load point>/text/piping_data/master_catalog/bend als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Biegung in eine einzelne CSV-Datei.
|
Legacy-PTD-Dateien
|
Neue CSV-Datei
|
Erforderliche Konfigurationsoption
|
PTD
|
CSV
|
|---|---|---|---|---|
|
bend_steel.ptd
|
bend_steel.csv
|
piping_mcat_dir_file
|
Ja
|
Ja
|
|
piping_units_system_dic_file.ptd
|
units_system_dic_file
|
Ja
|
Nein
|

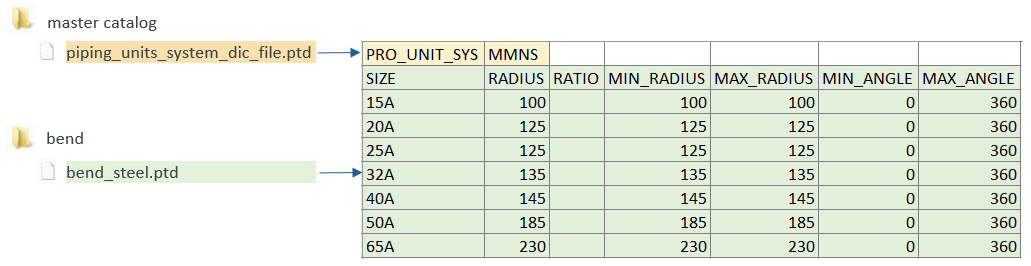

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Biegungsmaschinendateien in das CSV-Format konvertieren
Verwenden Sie die Biegungsmaschinendatei unter <Creo load point>/text/piping_data/master_catalog/bend_machine als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Biegemaschine in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
bend_machine.ptd | bend_machine.csv | piping_mcat_dir_file | Ja | Ja |
piping_units_system_dic_file.ptd | units_system_dic_file | Ja | Nein |

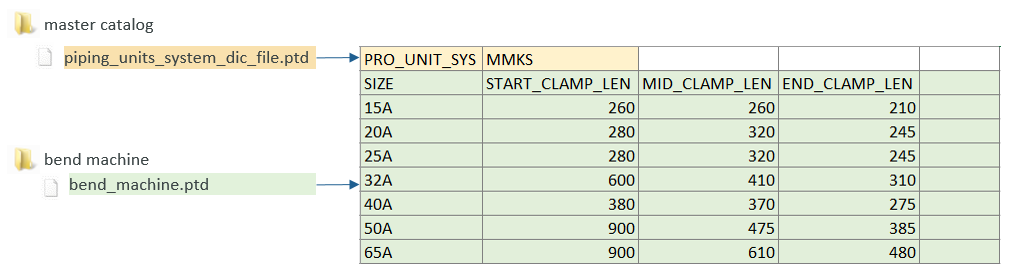

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Biegerückfederungs- und Verlängerungsdatei in das CSV-Format konvertieren
Verwenden Sie die Biegerückfederungs- und Verlängerungsdatei unter <Creo load point>/text/piping_data/master_catalog/bend_machine als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Biegemaschine in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
bend_springback_elong_steel.ptd | bend_springback_elong_steel.csv | piping_mcat_dir_file | Ja | Ja |
piping_units_system_dic_file.ptd | units_system_dic_file | Ja | Nein |

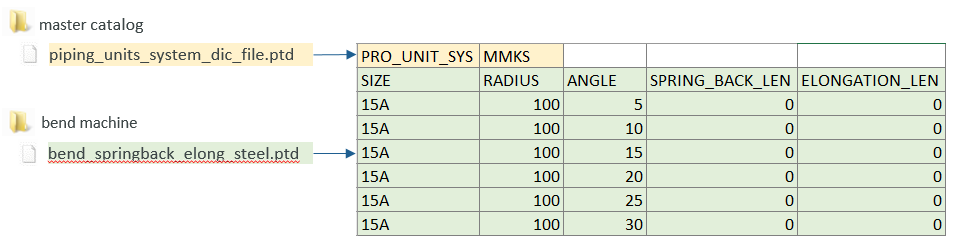

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Gehrungsdateien in das CSV-Format konvertieren
Verwenden Sie die Gehrungsdatei unter <Creo load point>/text/piping_data/master_catalog/miter als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Biegemaschine in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
miter_steel.ptd | miter_steel.csv | piping_mcat_dir_file | Ja | Ja |
piping_units_system_dic_file.ptd | units_system_dic_file | Ja | Nein |

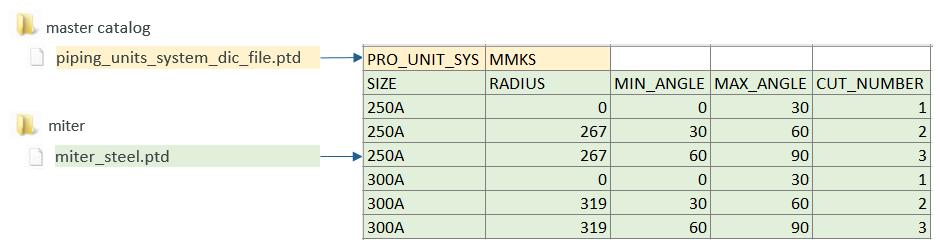

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Rohr-Masterkatalogdateien in das CSV-Format konvertieren
Verwenden Sie die Rohr-MCAT-Datei unter <Creo load point>/text/piping_data/master_catalog/pipe als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für den Rohr-Masterkatalog in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
pipe_steel.ptd | pipe_steel.csv | piping_mcat_dir_file | Ja | Ja |
piping_units_system_dic_file.ptd | units_system_dic_file | Ja | Nein | |
piping_material.ptd | piping_material_file | Ja | Nein | |
piping_manufacture_dir.ptd | piping_manufact_dir_file | Ja | Nein | |
od_steel.ptd | piping_mcat_dir_file | Ja | Ja | |
thk_steel.ptd | piping_mcat_dir_file | Ja | Ja |

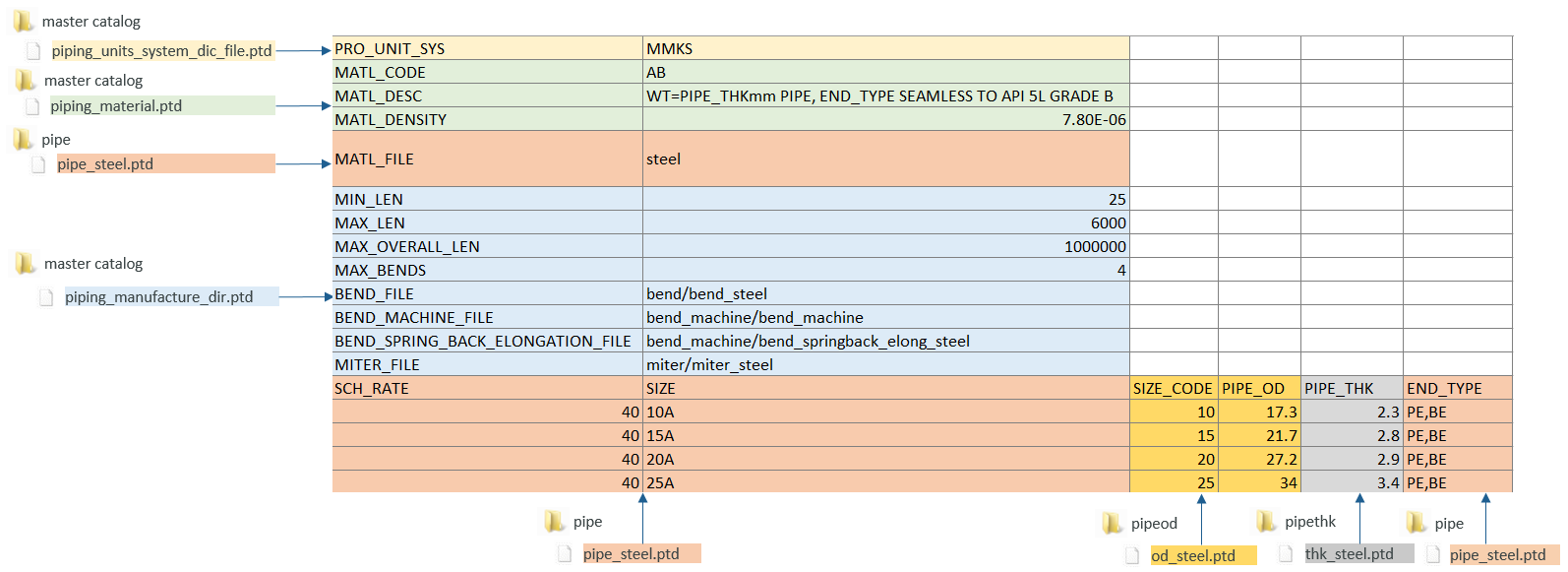

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Isolierungsdateien in das CSV-Format konvertieren
Verwenden Sie die Isolierungsdatei unter <Creo load point>/text/piping_data/master_catalog/insulation als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Isolierung in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
exhaust.ptd | exhaust.csv | piping_mcat_dir_file | Ja | Ja |
piping_units_system_dic_file.ptd | units_system_dic_file | Ja | Nein | |
piping_material.ptd | piping_material_file | Ja | Nein |

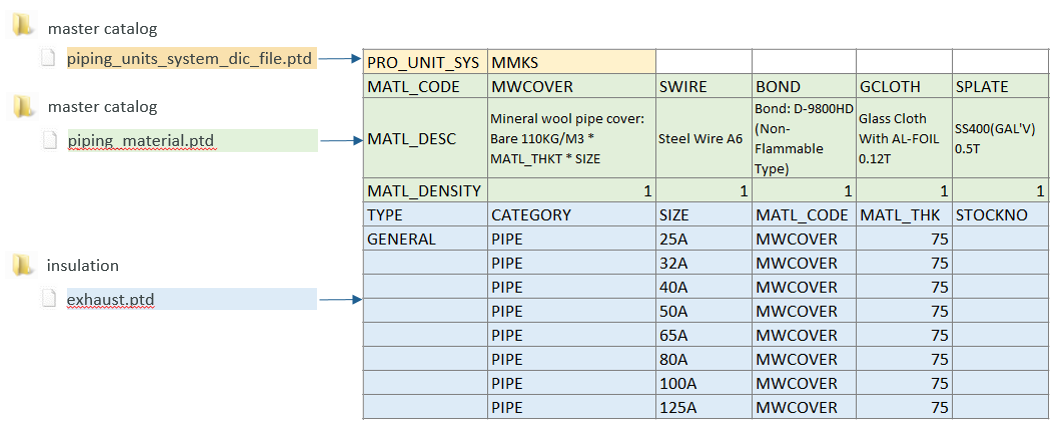

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Rohrstück-Masterkatalogdateien in das CSV-Format konvertieren
Verwenden Sie die Isolierungsdatei unter <Creo load point>/text/piping_data/master_catalog/insulation als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Isolierung in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
coupling_sw_steel.ptd | coupling_sw_steel.csv | piping_mcat_dir_file | Ja | Ja |
piping_mcat_dir.ptd | piping_mcat_dir_file | Ja | Ja | |
piping_material.ptd | piping_material_file | Ja | Nein |
Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Mutterschrauben-Auswahldatei in das CSV-Format konvertieren
Verwenden Sie die Mutterschrauben-Auswahldatei unter <Creo load point>/text/piping_data/master_catalog als Beispiel. Die folgende Tabelle zeigt die Details für das Konsolidieren der PTD-Dateien für die Isolierung in eine einzelne CSV-Datei.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
piping_bolt_nut_select.ptd | piping_bolt_nut_select.csv | piping_bolt_nut_select_file | Ja | Ja |
bolt_nut_mcat.ptd |

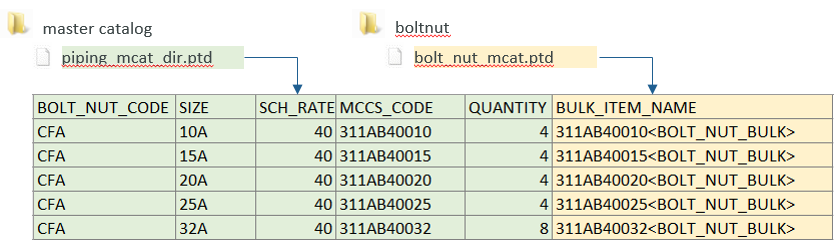

Verwenden Sie die Farbcodierung in der folgenden Abbildung, um Inhalte aus den PTD-Dateien der CSV-Datei zuzuordnen:
Legacy-Endkompatibilitätsdateien in das CSV-Format konvertieren
Speichern Sie die Endkompatibilitätsdatei unter <Creo load point>/text/piping_data/master_catalog als CSV-Datei, um sie in das CSV-Format zu konvertieren.
Legacy-PTD-Dateien | Neue CSV-Datei | Erforderliche Konfigurationsoption | PTD | CSV |
|---|---|---|---|---|
piping_end_compatibility.ptd | piping_end_compatibility.csv | piping_end_compatibility | Ja | Ja |
Kombinierte Größencodedatei in das CSV-Format konvertieren
Speichern Sie die kombinierte Größencodedatei unter <Creo load point>/text/piping_data/master_catalog als CSV-Datei, um sie in das CSV-Format zu konvertieren.
