Inversor de potência com transferência de calor conjugada: Exercício 6 — Analisando resultados
Este exercício descreve como os resultados são analisados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre
Corpos CAD e
Corpos do Flow Analysis.

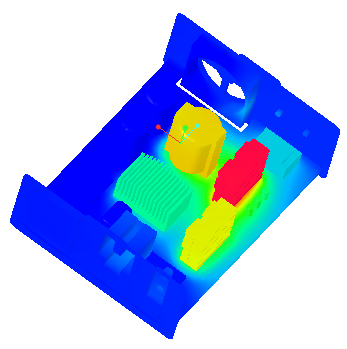

Corpos CAD e Corpos do Flow Analysis.Visualizando os contornos de pressão em um limite
 | Temperature: [K] : Heat 370.0  300.0 |
1. Selecione Domínios.
2. Na lista
Ativar/Desativar propriedades de vista, clique em
Ocultar todas as superfícies,
Ocultar todas as grades e
Ocultar todas as bordas.
Ativar/Desativar propriedades de vista, clique em Ocultar todas as superfícies, Ocultar todas as grades e Ocultar todas as bordas.3. Em Condições de limite, Interface, selecione todas as entidades cujos nomes comecem com POWERINVERTER_1_FLUID, PANEL_FAN_/POWERINVERTER_1_FLUID e PANEL_SOCKET_/POWERINVERTER_1_FLUID.
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Não
◦ Variável — Temperatura: [K] : Calor
◦ Mín. — 300
◦ Máx. — 370
Plotando a temperatura no limite da saída
1. Na árvore do Flow Analysis, clique em > .
2. Selecione BC_00001.
3. Clique em
Plotagem XY. Uma nova entidade xyplot1 aparece na árvore de análise de fluxo em >
Plotagem XY. Uma nova entidade xyplot1 aparece na árvore de análise de fluxo em > 4. Clique em xyplot1.
5. No painel de propriedades, na aba Vista, para Superfície, defina Variável como Temperatura.
6. Clique em
Parar e
Executar no grupo Executar, se necessário.
Parar e Executar no grupo Executar, se necessário.
