Exercício 7 de separador de ciclone — Analisando resultados
Este exercício descreve como analisar os resultados durante e após a simulação. Para ocultar superfícies CAD (não o domínio de fluido), alterne entre Corpos CAD e Corpos do Flow Analysis. Clique em Painel de plotagem XY para ver a plotagem XY.

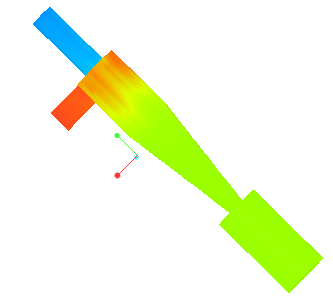

Visualizando os contornos de pressão em um limite
Pressure: [Pa] : Flow
101350
101320
1. Em Condições de limite, em General Boundaries, selecione CYCLONE_4_FLUID_1:Body 1.
2. No painel de propriedades, na aba Vista, em Superfície, selecione os valores a seguir para as opções listadas:
◦ Manter desenho — Sim
◦ Grade — Não
◦ Borda — Não
◦ Variável — Pressão: [Pa] : Fluxo
◦ Mín. — 101320
◦ Máx. — 101350
Visualizando os aprimoramentos no domínio
Velocity Magnitude: [m/s] : Flow
5.95
0
1. No grupo Pós-processamento, clique em Linhas de fluxo. Em Resultados > Linhas de fluxo, Streamline 01 é selecionado. A caixa de diálogo Propriedades de Streamline 01 é aberta.
2. No painel de propriedades, na aba Modelo, selecione os valores a seguir para a opções listadas:
◦ Espessura da linha — 0.007
◦ Tamanho de tempo da animação — 0.0001
3. No painel de propriedades, na aba Vista, em Superfície, selecione os valores a seguir para as opções listadas:
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo
◦ Mín. — 0.0
◦ Máx. — 5.95
4. Na árvore de análise de fluxo, em Limites gerais, selecione BC_00002.
5. No painel de propriedades, na aba Modelo, para Streamline, defina Release Particle como Yes
Visualizando uma isossuperfície de pontos com velocidade abaixo 1 m/s
Velocity Magnitude: [m/s] : Flow
1.0
0.00000
1. Clique em Flow Analysis > Isossuperfície. Uma nova entidade Isosurface 01 aparece em Superfícies derivadas na árvore de análise de fluxo.
2. Selecione Isosurface 01.
3. No painel de propriedades, na aba Modelo, defina valores para as opções conforme listado abaixo:
◦ Variável de isossuperfície — Magnitude de velocidade: [m/s] : Fluxo
◦ Tipo — Valor abaixo
◦ Valor — 1.0
4. No painel de propriedades, na aba Vista, para Superfície, defina valores para as opções conforme listado abaixo:
◦ Variável — Magnitude de velocidade: [m/s] : Fluxo
◦ Mín. — 0.0
◦ Máx. — 1.0
Plotando o fluxo de massa no limite da saída
1. Na árvore de análise de fluxo, em Resultados clique em Limites.
2. Selecione BC_00002.
3. Clique em Plotagem XY. Uma nova entidade xyplot1 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot1.
5. No painel de propriedades, na aba Vista, defina Variável — Mass Flux.
6. Clique em Parar e Executar, se necessário.
Plotando a pressão no ponto de monitoramento
1. Na árvore de análise de fluxo, em Resultados, clique em Monitoring Points.
2. Selecione Point01.
3. Clique em Plotagem XY. Uma nova entidade xyplot2 é adicionada a árvore de análise de fluxo em Resultados > Superfícies derivadas > Plotagens XY.
4. Selecione xyplot2.
5. No painel de propriedades, na aba Vista, defina Variável — Pressão.
6. Clique em Parar e Executar, se necessário.
Pós-processamento
