Lignes de courant dans Creo Simulation Live
Vous pouvez visualiser l'affichage de la vitesse avec des lignes de courant.
Emplacement dans l'interface utilisateur : cliquez sur > > .
Version : Creo 7.0.0.0
Visionnez une vidéo présentant cette amélioration :
Quels sont les avantages de cette amélioration ?

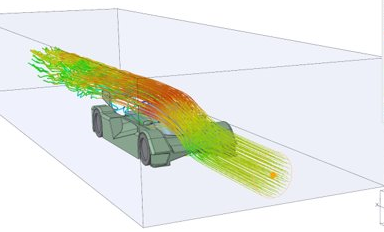

Les lignes de courant sont une famille de courbes instantanément tangentes au vecteur de vitesse de l'écoulement. Elles affichent la direction dans laquelle un élément fluide sans masse circule à tout moment. Les lignes de courant ne sont disponibles que pour les résultats de vitesse, et vous pouvez voir les lignes de courant lors de l'affichage de la vitesse. Les lignes de courant vous permettent de définir clairement la façon dont un fluide passe par-dessus ou à l'intérieur de la géométrie.
• Les Lignes de courant (Streamlines) ne sont disponibles que lorsque le résultat est de type vitesse.
• Si le filtre de sélection est défini sur Objets fluides (Fluid Objects), vous pouvez sélectionner Lignes de courant (Streamlines) et modifier la taille des lignes de courant, les déplacer ou en ajouter/supprimer.
• Les options d'affichage des lignes de courant sont Nombre (Count), Largeur (Width), Pas (Steps), Taille de pas (Step Size), Longueur (Length) et Longueur de pointe (Tail Length).
• L'environnement est automatiquement modifié pour améliorer la visibilité des lignes de courant.
 |  |
Le contrôle des lignes de courant facilite l'identification des zones problématiques et donne une visibilité précise de la vitesse. Les lignes de courant sont automatiquement mises à jour en fonction des modifications de géométrie ou de condition aux limites.
Informations supplémentaires
Conseils : | • Le filtre de sélection Objets fluides (Fluid Objects) est disponible pour la sélection d'un objet fluide. • Les lignes de courant sont plus visibles si vous désactivez l'option Afficher les résultats dans l'onglet. |
Limites : | Il n'existe aucune limite connue. |
Cette modification remplace-t-elle une fonctionnalité existante ? | Non. |
Options de configuration associées à cette fonctionnalité : | Aucun. |
