Amélioration de la visualisation de l'intention de conception en mode Esquisse
Il est plus facile de visualiser l'intention de conception en mode Esquisse (Sketcher).
Emplacement dans l'interface utilisateur : cliquez sur Modèle (Model) > Esquisse (Sketch), puis sélectionnez le placement de l'esquisse pour ouvrir l'onglet Esquisse (Sketch).
Version : Creo Parametric 7.0.0.0
Visionnez une vidéo présentant cette amélioration :
Consultez la vidéo sur Learning Connector.
Quels sont les avantages de cette amélioration ?
La visualisation de l'intention de conception dans l'environnement d'esquisse de Creo Parametric a été améliorée. L'intention de conception des restrictions, des cotes, des références et de leurs relations respectives est désormais plus facile à comprendre. Les améliorations sont les suivantes :
• Apparence modernisée des icônes de restriction :
◦ Les icônes de restriction ont été repensées pour faciliter leur identification grâce à un contraste amélioré. Les restrictions coïncidentes et d'alignement sont plus faciles à différencier. Le cas échéant, leur orientation s'adapte en fonction de la position de la géométrie associée dans l'espace 3D.
◦ La palette de couleurs des icônes a été ajustée en fonction du réglage des couleurs système.

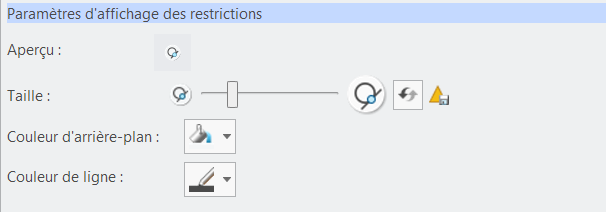

◦ Personnalisez la taille ainsi que les couleurs d'arrière-plan et de ligne des icônes de restriction en cliquant sur Fichier (File) > Options (Options) > Affichage d'entité (Entity Display) > Paramètres d'affichage des restrictions (Constraint display settings). Les paramètres sont enregistrés dans le fichier creo_parametric_customization.ui.

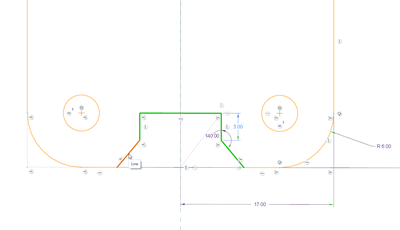

• Lorsqu'une cote ou une restriction est sélectionnée, les références d'esquisse sont mises en surbrillance.
• La mise en surbrillance des entités d'esquisse est plus nette, ce qui permet de voir plus facilement la géométrie esquissée présélectionnée ou sélectionnée.
• L'épaisseur de ligne par défaut est augmentée à 1.5. Vous pouvez définir l'épaisseur de ligne à l'aide de l'option de configuration sketcher_line_width.
Informations supplémentaires
Conseils :
Aucun.
Limites :
La mise en surbrillance des références n'est possible que pour un élément sélectionné, tel qu'une cote ou une restriction.
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Options de configuration associées à cette fonctionnalité :
sketcher_line_width : définit l'épaisseur de ligne utilisée pour la géométrie esquissée. La plage est comprise entre 1.0 et 3.0. La valeur par défaut est 1.5.
