Prise en charge améliorée de l'affichage des corps ou composants qui s'intersectent avec le mode ELC (élimination des lignes cachées)
La visibilité des composants et des corps qui s'intersectent dans les pièces, assemblages et environnements de dessin a été améliorée.
Emplacement dans l'interface utilisateur :
• Cliquez sur Fichier (File) > Options (Options) > Editeur de configuration (Configuration Editor) pour définir les options de configuration.
• Cliquez sur Fichier (File) > Options (Options) > Affichage d'entité (Entity Display).
Version : Creo Parametric 7.0.0.0
Quels sont les avantages de cette amélioration ?

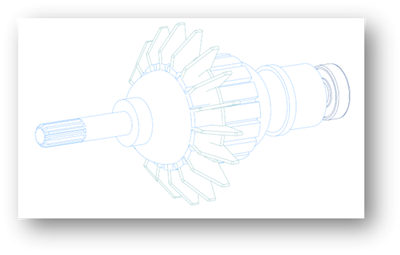

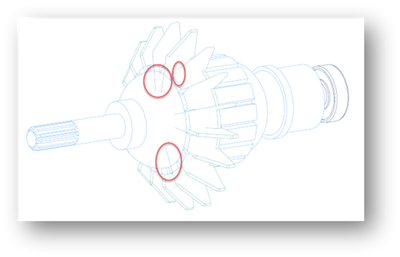

Si vous disposez d'une pièce avec des corps en interférence ou un assemblage avec des composants en interférence, vous souhaitez peut-être afficher correctement la pièce ou l'assemblage en mode ELC. Vous voulez peut-être aussi voir correctement en mode ELC le dessin d'une pièce ou d'un assemblage avec des pièces ou des composants en interférence. Utilisez les options de configuration ci-après :
• hlr_adv_interference_check_prt : définissez cette option sur yes pour éliminer avec précision les lignes cachées des corps intersectés d'une pièce. La valeur par défaut est yes.
• hlr_adv_interference_check_asm : définissez cette option sur yes pour éliminer avec précision les lignes cachées des corps et composants intersectés. La valeur par défaut est no.
Les dessins utilisent les mêmes options de configuration pour paramétrer l'élimination précise des lignes cachées, selon que le dessin est une vue d'une pièce ou d'un assemblage.
Pour définir l'élimination précise des lignes cachées, vous pouvez également cliquer sur Fichier (File) > Options (Options) > Affichage d'entité (Entity Display), puis cocher la case Elimination précise des lignes cachées en mode Pièce (Accurate removal of hidden lines in the part mode) ou Elimination précise des lignes cachées en mode Assemblage (Accurate removal of hidden lines in the assembly mode).
Informations supplémentaires
Conseils :
L'élimination précise des lignes cachées pour les corps ou composants intersectés risque de ralentir les performances.
Limites :
Il n'existe aucune limite connue.
Cette modification remplace-t-elle une fonctionnalité existante ?
Non.
Options de configuration associées à cette fonctionnalité :
Aucun.
