Recommandations pour éviter l'échec de la reconstruction
Pour éviter un échec au moment de la reconstruction de la géométrie, tenez compte des recommandations suivantes :
• Simplifiez la géométrie préservée. Supprimez les arrondis et les chanfreins. Vous pouvez les ajouter à la géométrie préservée après une reconstruction réussie. Pour plus de détails, consultez la rubrique
Espaces de conception.
• Placez la géométrie préservée entièrement dans le volume de la géométrie de départ. La géométrie préservée peut être coplanaire à la frontière de la géométrie de départ. Pour plus de détails, consultez la rubrique
Espaces de conception.
Examinez les images suivantes :
|
|

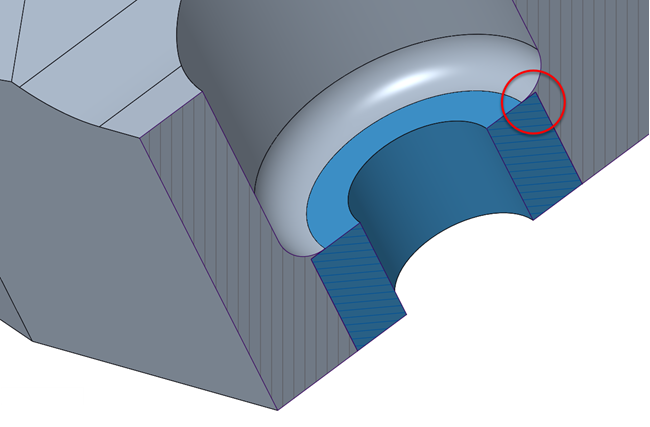

Dans cette image, la surface supérieure du cylindre bleu (géométrie préservée) ne correspond pas au congé gris (géométrie de départ). Cela provoque l'échec de la reconstruction.
|
Dans cette image, la surface supérieure du cylindre bleu (géométrie préservée) correspond au congé gris (géométrie de départ). Avec cette modification, l'échec de reconstruction est évité.
|
• Spécifiez la taille de l'élément de maillage de sorte qu'elle soit inférieure à l'épaisseur des petites fonctions du modèle, telles que les arêtes aiguës ou les couches minces.
Examinons l'équation suivante :
<Taille minimale de l'élément de maillage> X 1.75 = <Epaisseur minimale de la plus petite fonction>
La taille de l'élément de maillage correspond à la valeur spécifiée dans la zone
Taille min. d'élément (Min. element size) lorsque vous définissez les paramètres d'optimisation. Pour plus de détails, consultez la rubrique
Définition des paramètres d'optimisation.
|
Plus la taille de l'élément de maillage est faible, plus le temps d'optimisation augmente.
|
Examinez l'image suivante :
|

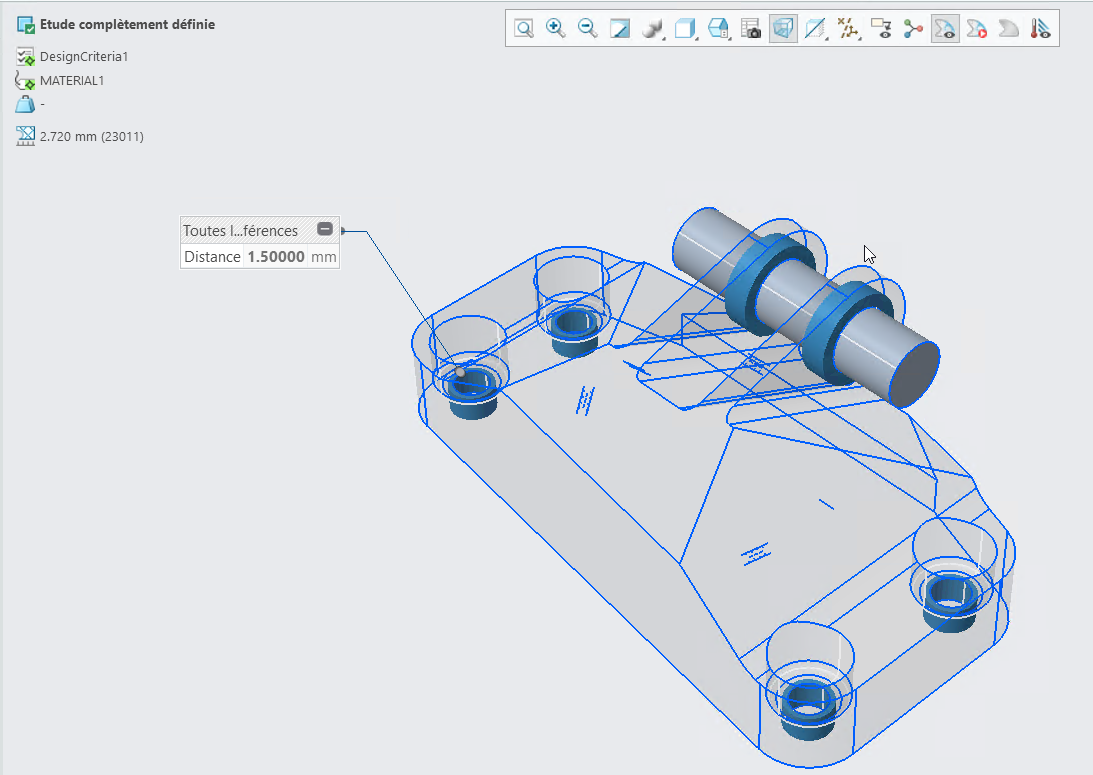

Dans cette image, la taille de l'élément de maillage (2.720 mm) est supérieure à l'épaisseur minimum du cylindre (1.500 mm). Cela provoque l'échec de la reconstruction.
Faites en sorte que la taille de l'élément de maillage soit inférieure à 0.85 mm pour éviter l'échec de la reconstruction.
|
• Spécifiez correctement l'unité pour la taille de l'élément de maillage. Elle doit être identique à l'unité du modèle. Pour plus de détails, consultez la rubrique
Définition des paramètres d'optimisation.
• Commencez avec le
Niveau de résolution (Resolution level) de base
pour la reconstruction. Une fois la reconstruction terminée, sélectionnez
,
ou
pour obtenir des résultats de reconstruction plus précis. S'il est impossible d'obtenir des résultats plus précis, utilisez le niveau de base. Celui-ci est toujours utilisable. Pour plus de détails, consultez la rubrique
Génération d'une conception.
| A mesure que vous augmentez le Niveau de résolution (Resolution level), le temps de reconstruction de la géométrie augmente. |
Examinez les images suivantes :
| |

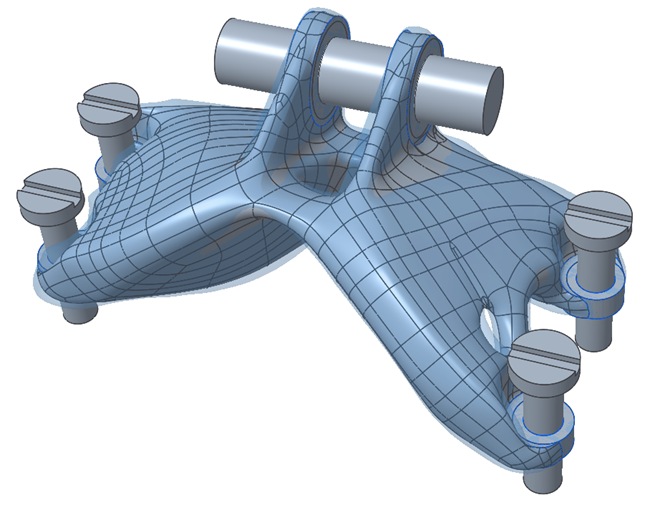

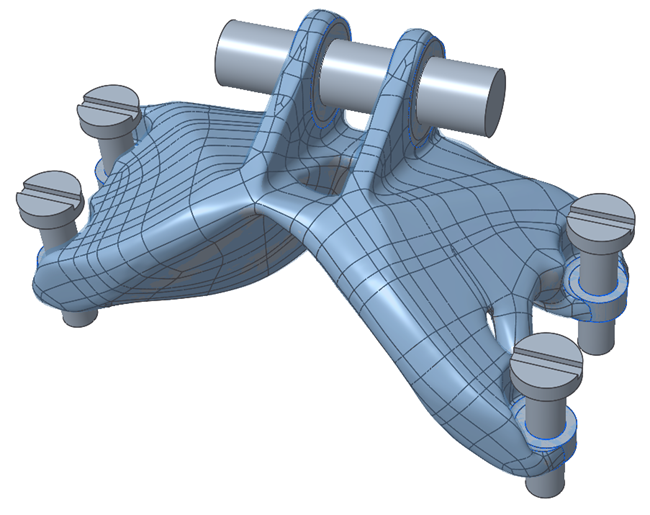

Résultat avec le Niveau de résolution (Resolution level) de base . | Résultat avec le Niveau de résolution (Resolution level). |
