Mejora del ángulo de sincronización
Creo Parametric 13.4.0.0

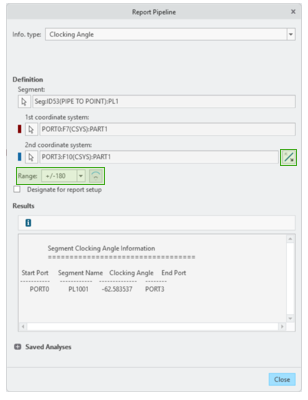

Ubicación en la interfaz de usuario: pulse en
Tuberías (Piping) >
Información de tubería (Piping Info).
Tuberías (Piping) > Información de tubería (Piping Info).Descripción
Se ha mejorado el análisis del ángulo de sincronización de las conexiones de tuberías conectadas para mejorar la precisión y la claridad de la evaluación de la orientación de las conexiones. El análisis proporciona una vista previa gráfica para validar la orientación y soporta rangos de ángulos de sincronización seleccionables, lo que permite una interpretación más clara de la alineación relativa de la conexión.
Con esta mejora, se proporcionan las siguientes capacidades:
• Se ha mejorado el cálculo del ángulo de sincronización entre conexiones de tuberías conectadas.
• Vista previa gráfica para validar la orientación de la conexión.
• Rango de ángulos de sincronización seleccionable de ±180° o 0–360°.
• Posibilidad de girar la orientación de la conexión para evaluar una alineación alternativa.
Beneficios
• La información del ángulo de sincronización se presenta de una manera que se alinea con las expectativas de la industria.
• La interpretación de la orientación de la conexión en conjuntos de tubería es más clara y coherente.
• La validación de la orientación se simplifica durante las actividades de diseño y revisión.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
