Introducción a las nuevas verificaciones de ModelCHECK
Creo Parametric 13.4.0.0

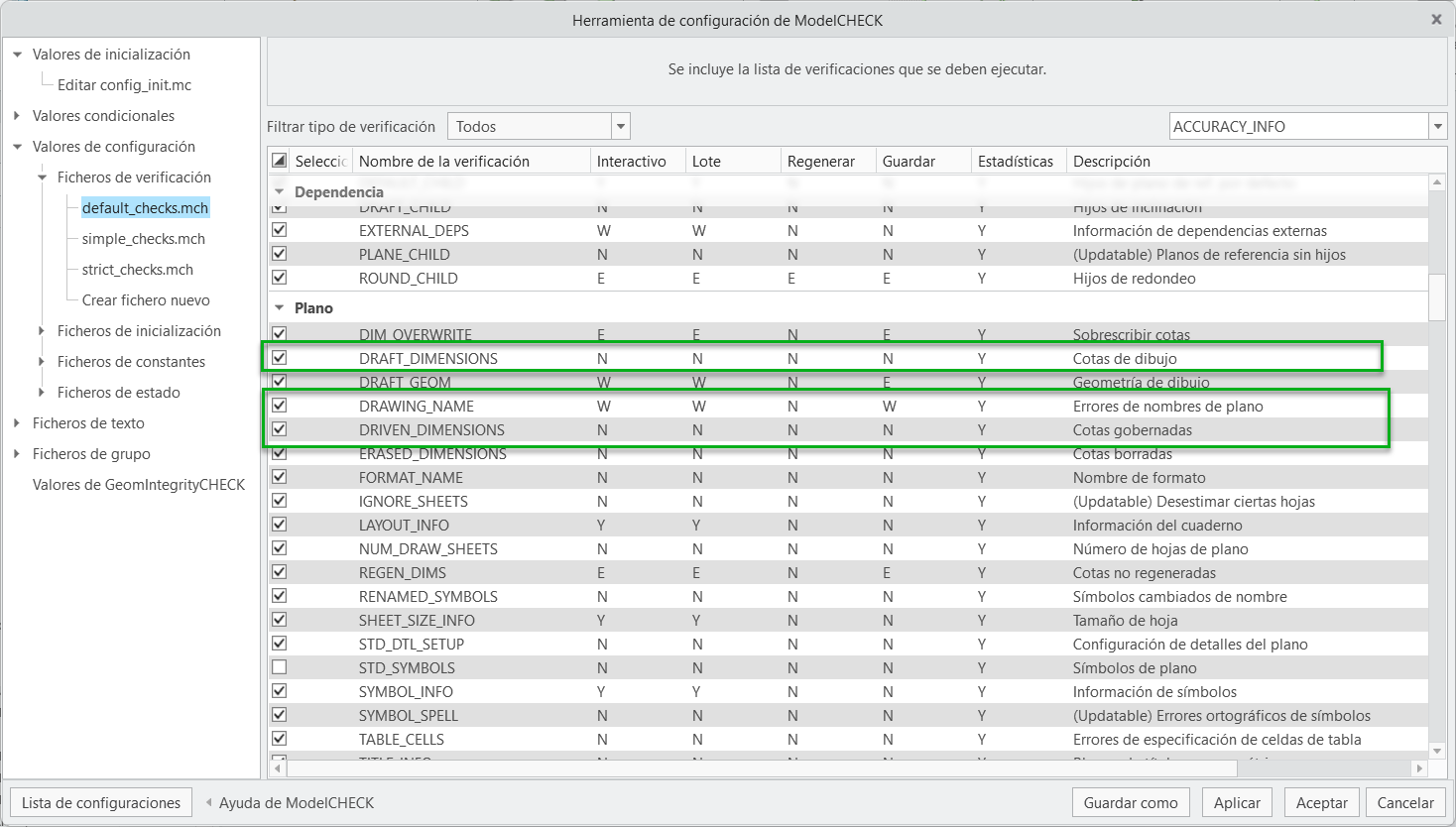

Ubicación en la interfaz de usuario: estas verificaciones se pueden activar en ModelCHECK y configurar para que se notifiquen como errores o avisos.
Vídeos
Descripción
Ahora, en ModelCHECK se incluyen nuevas verificaciones para planos y modelos a fin de mejorar la validación del uso de las cotas y las capas.
Con esta mejora, se introducen las siguientes verificaciones nuevas:

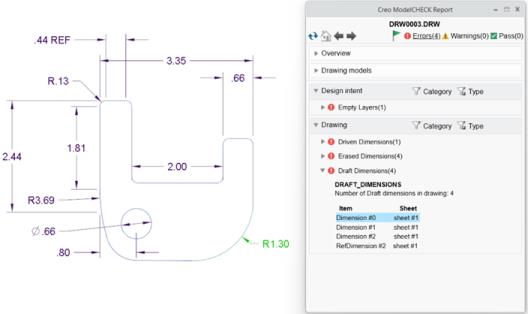

• Verificaciones de plano
◦ DRIVEN_DIMENSIONS: se informa de las cotas gobernadas en el plano.
◦ DRAFT_DIMENSIONS: se informa de las cotas de dibujo en el plano.
◦ ERASED_DIMENSIONS: se informa de cotas ocultas en el plano.
Cada nueva verificación de plano realza las cotas correspondientes en el plano.
• Verificación de modelado

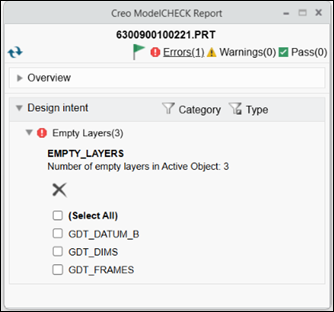

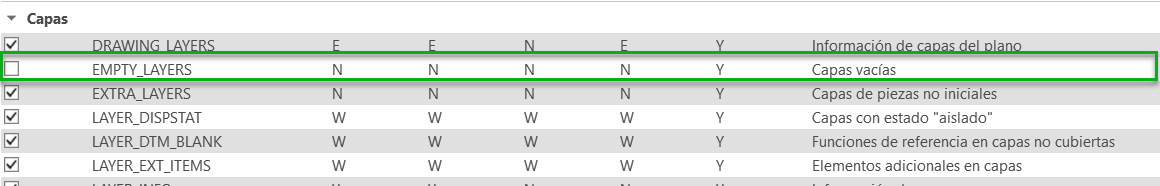

◦ EMPTY_LAYERS: se muestra una lista de las capas que están vacías y que no tienen reglas de capa. También se pueden borrar capas vacías del informe de ModelCHECK.
Beneficios
• Las verificaciones de planos ayudan a garantizar que los datos del plano son precisos y están gobernados por el modelo. Esto ayuda a garantizar que se mantenga la precisión del diseño y que se represente correctamente para los consumidores finales.
• La mejora de capas facilita la creación de modelos limpios ya que facilita la identificación y la eliminación de capas no utilizadas.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna |
