Mejora de GD&T Advisor: Planos de anotación seleccionables por el usuario para las anotaciones de GD&T Advisor
Creo Parametric 13.4.0.0

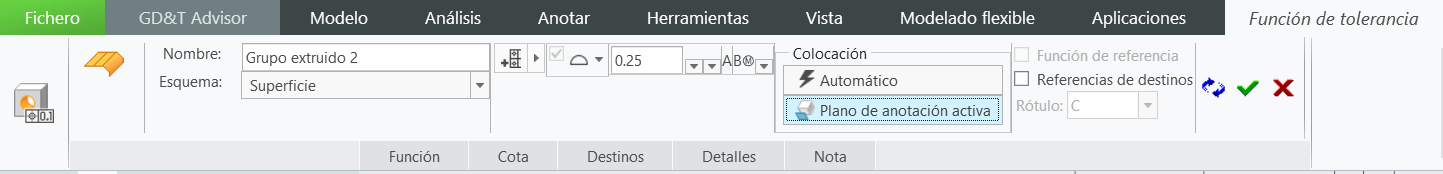

Ubicación en la interfaz de usuario: al definir una característica funcional, la opción Plano de anotación activa (Active Annotation Plane) está disponible en Colocación (Placement), tal como se muestra a continuación:
Vídeos
Descripción

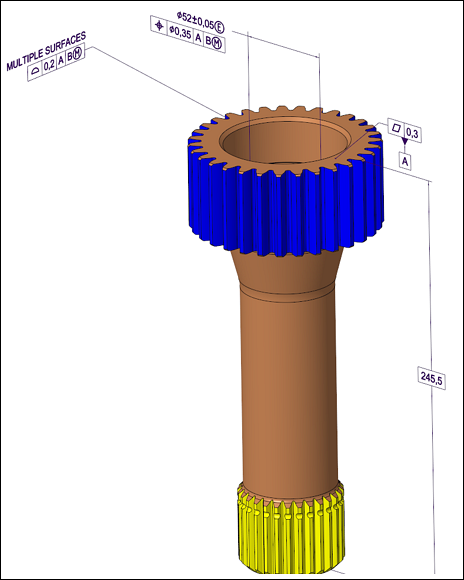

Al definir una nueva característica funcional en GD&T Advisor, ahora se puede controlar dónde colocar las anotaciones generadas por GD&T Advisor.
• Automático (Automatic): GD&T Advisor coloca las anotaciones en el plano seleccionado automáticamente.
• Plano de anotación activa (Active Annotation Plane): las anotaciones se colocan en el plano seleccionado actualmente en la ficha Anotar (Annotate). Para colocar anotaciones en otro plano, se puede seleccionar el plano o crear uno nuevo en la ficha Anotar (Annotate). Para ver el plano de anotación seleccionado actualmente en la ventana gráfica, mueva el puntero del ratón sobre Plano de anotación activa (Active Annotation Plane) en Posición (Placement).
Beneficios
Con esta mejora, se proporciona mayor flexibilidad y control sobre la creación de anotaciones cuando se utiliza GD&T Advisor.
Información adicional
Sugerencias: | Cuando se selecciona la opción Plano de anotación activa (Active Annotation Plane), GD&T Advisor utiliza el último plano de anotación seleccionado en la ficha Anotar (Annotate) para crear anotaciones. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
