Gestión de asignaciones de material faltantes
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario:
En el entorno de material compuesto:
• Pulse en Gestor de elementos laminados (Laminate Manager) en el árbol de elementos laminados. El rótulo SIN ASIGNAR (UNASSIGNED) aparece en la columna Material cuando falta o se quita el material del objeto laminado.
• Utilice la acción Columnas del árbol (Tree Columns) del árbol compuesto para mostrar la columna Estado de función (Feature Status). El rótulo Sin resolver (Unresolved) aparece en la columna Estado de función (Feature Status) cuando el objeto laminado creado con la función tiene un material faltante o eliminado.
Al crear un libro de capas de material para una función de material compuesto que contiene capas de material a las que les faltan materiales, existen los siguientes indicadores visuales:
• Las vistas de plano con incidencias se indican con en el árbol de planos.
• Cuando se redefine la vista de capa de material fallida o la vista de capa de material plana, la capa de material afectada se indica con un icono de aviso junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View). Cuando se mueve el puntero del ratón sobre el icono de aviso, en la sugerencia se indica que la capa de material seleccionada no tiene material asignado.
• En las vistas de capa de material y las vistas de capa de material plana no se muestran las capas ni los núcleos donde los materiales asignados originales se han quitado o ya no están disponibles.
Descripción
En el entorno compuesto, ahora se dispone de un enfoque estandarizado para gestionar capas de material y núcleos con materiales no disponibles o eliminados.
• Los objetos laminados con materiales no disponibles o quitados se rotulan como SIN ASIGNAR (UNASSIGNED).
• Las funciones asociadas de los objetos laminados se rotulan como Sin resolver (Unresolved).

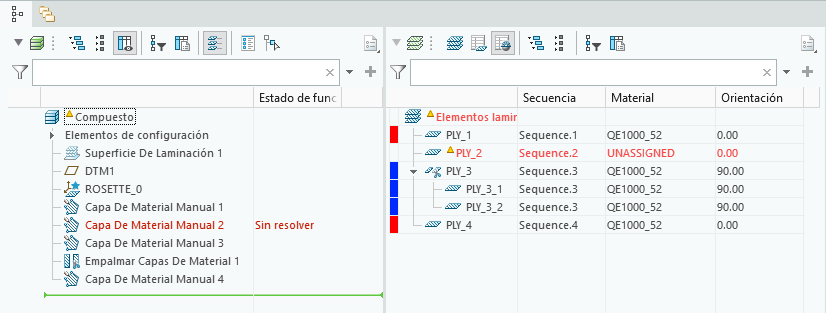

Administrador de elementos laminados que muestra PLY_2 con el rótulo SIN ASIGNAR en la columna Material y el árbol compuesto que muestra la función asociada de capa de material manual 2 con el estado de función Sin resolver.
Para asignar un nuevo material, se puede utilizar el Administrador de elementos laminados, redefinir la función que ha creado el objeto laminado o utilizar el cuadro de diálogo Propiedades de los objetos laminados (Laminate Objects Properties).

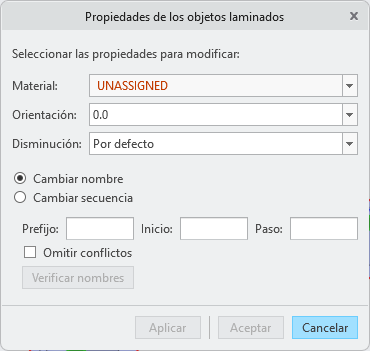

Cuadro de diálogo Propiedades de objetos laminados (Laminate Objects Properties) que muestra el rótulo SIN ASIGNAR (UNASSIGNED) en el cuadro Material.

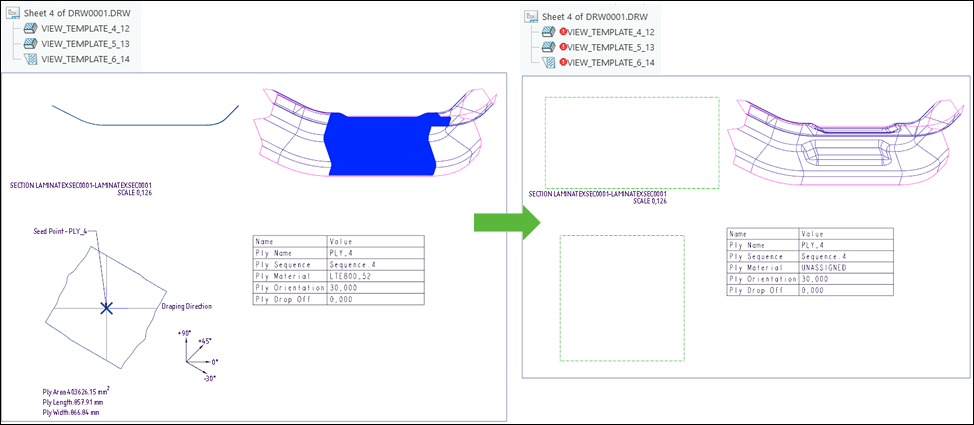

En un libro de capas de material, en las vistas de capa de material y las vistas de capa de material plana se no se muestran las capas ni los núcleos de los que se han quitado los materiales asignados originales o en los que ya no están disponibles.
Las vistas con incidencias se indican con en el árbol de planos.

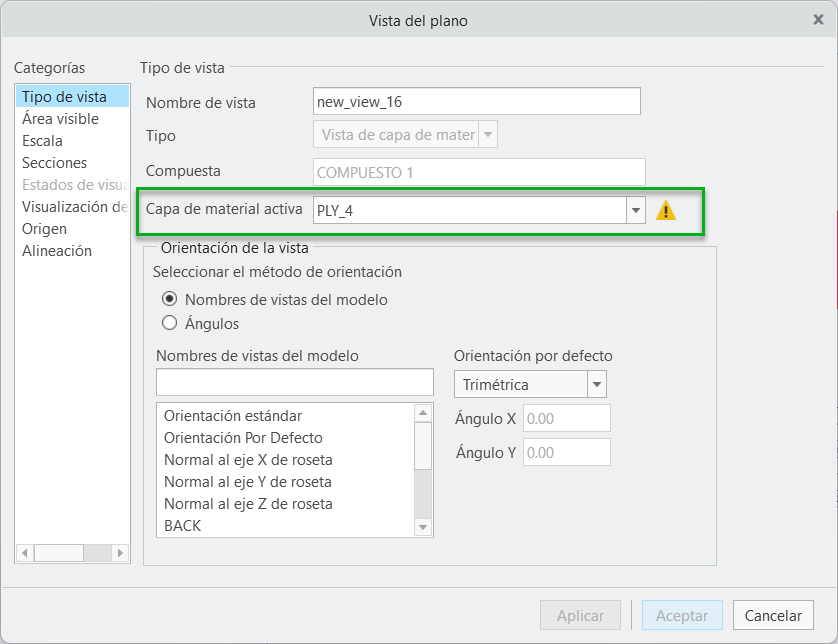

Además, cuando se redefine una vista de capa de material fallida o una vista de capa de material plana, la capa de material o el núcleo con el problema se indica con un icono de aviso junto al cuadro Capa de material activa (Active Ply) del cuadro de diálogo Vista del plano (Drawing View)
Beneficios
Con esta mejora, aumenta la productividad de la siguiente manera:
• Se proporciona un rotulado estandarizado para las capas y los núcleos a los que les faltan materiales.
• Se elimina la necesidad de realizar un seguimiento manual o solucionar problemas de las asignaciones de materiales faltantes, lo que permite un mejor soporte y visibilidad.
• Se proporciona un mejor soporte y una visibilidad más clara de las vistas de capa de material y las vistas de capa de material plana cuando faltan materiales en las capas o núcleos.
Información adicional
Sugerencias:
Ninguna.
Limitaciones:
No se conocen limitaciones.
¿Reemplaza a funcionalidad existente?
No.
Opción de configuración asociada con esta funcionalidad:
Ninguna.
