Creo Parametric 13.4.0.0

Ubicación en la interfaz de usuario: en el entorno compuesto:

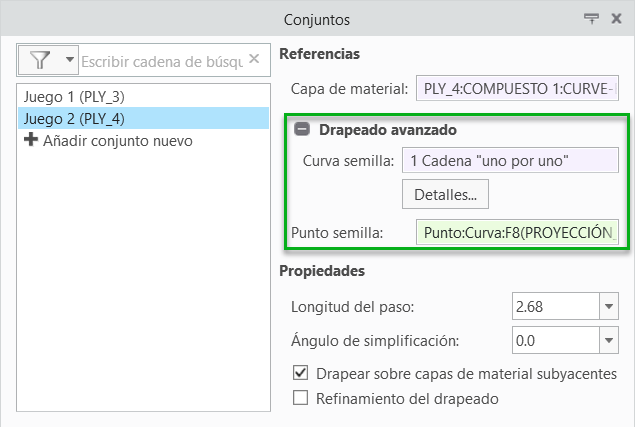

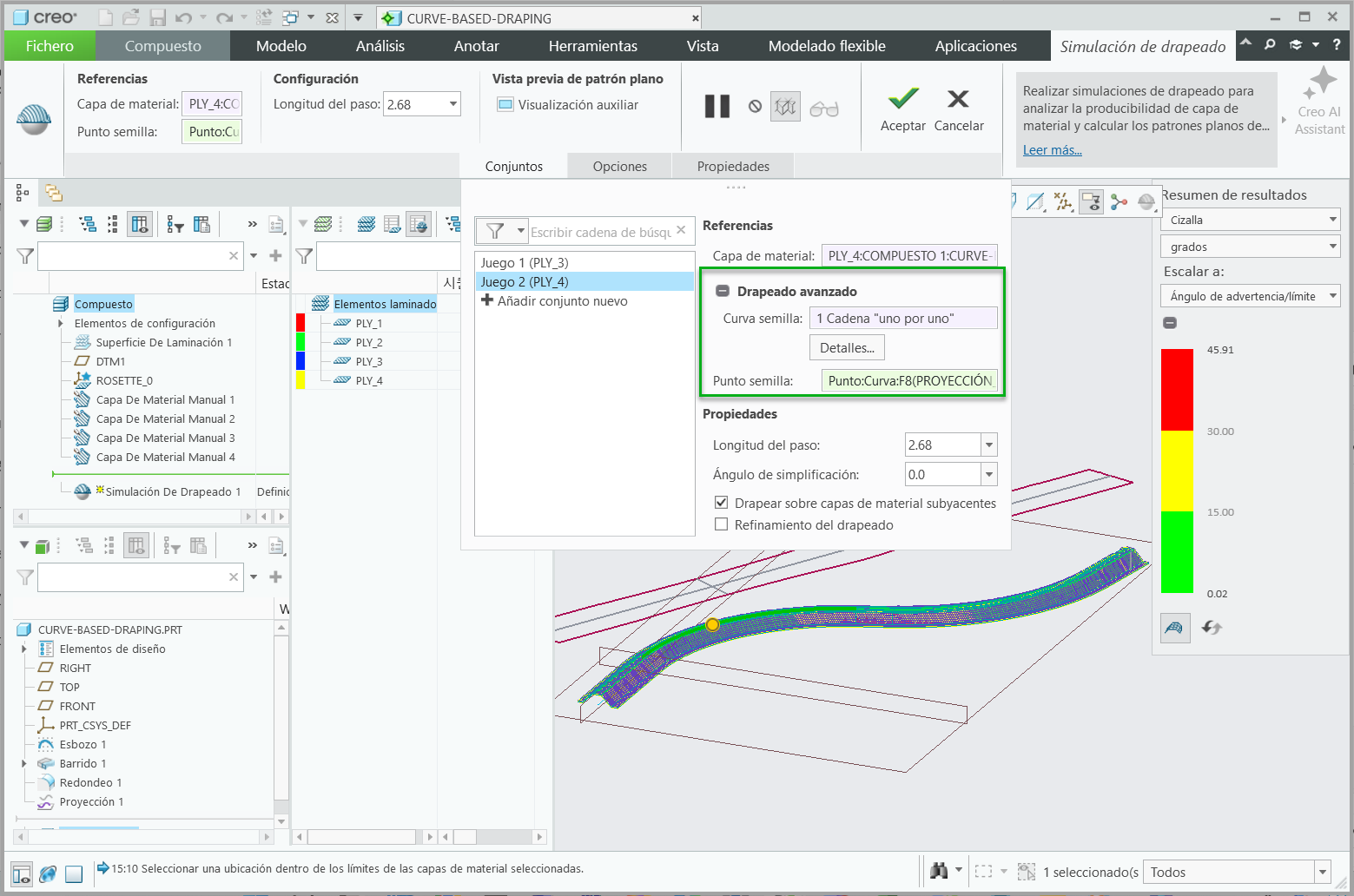

Ahora se puede drapear una capa de material a lo largo de una trayectoria curva mediante la funcionalidad avanzada de drapeado. Para ello, se debe expandir Drapeado avanzado (Advanced Draping) en la ficha Conjuntos (Sets), especificar una curva en el cuadro Curva semilla (Seed curve) y, a continuación, especificar un punto semilla en el cuadro Punto semilla (Seed point). La curva semilla define la fibra de deformación fija para la simulación de drapeado y debe encontrarse dentro del límite de la capa de material. El punto semilla debe estar seleccionado en la curva.

Con esta mejora, se permite el uso de curvas como fibras de deformación fijas, de modo que se proporcionan resultados de simulación de drapeado más precisos y patrones planos para capas de material, lo que mejora la productividad.
