Feedback de comprobación de geometría para la creación de mallas en Creo Ansys Simulation
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: se puede acceder al cuadro de diálogo de solucionador de problemas desde las ubicaciones que se indican a continuación.
• En la ficha Ansys Simulation, pulse en Ejecutar (Run)
> .
> .• En el administrador de procesos, pulse en
para ver el proceso activo del administrador de procesos.
para ver el proceso activo del administrador de procesos.Pulse en
y, a continuación, seleccione Solucionador de problemas (Troubleshooter).
y, a continuación, seleccione Solucionador de problemas (Troubleshooter).Vídeos
Descripción

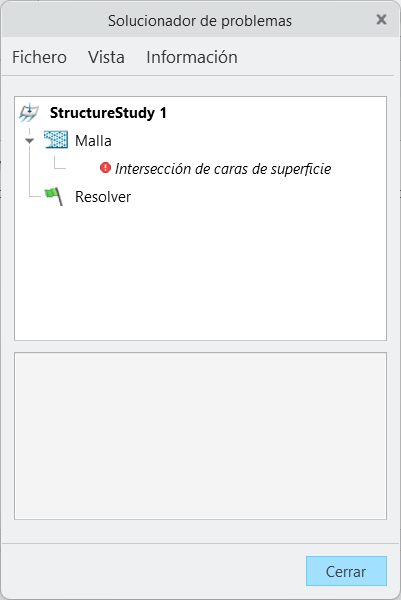

En Creo Ansys Simulation ahora se soporta un solucionador de problemas cuando incidencias de geometría dan como resultado una malla fallida. Anteriormente, esta información no estaba disponible. En el solucionador de problemas se enumeran las superficies en las que la malla ha fallado, tal como se muestra en la figura siguiente:

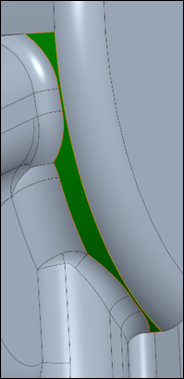

Al seleccionar el elemento de lista Malla (Mesh), la superficie se realza y se amplía en esta área de la ventana gráfica, tal como se muestra en la siguiente figura:
El solucionador de problemas se utilizará en el futuro para mensajes de error, de aviso e informativos.
Beneficios
Con esta mejora, se proporcionan los siguientes beneficios:
• Identificación de las áreas del modelo que son problemáticas
• Feedback instantáneo al usuario
• Solucionador de problemas coherente
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | No se conocen limitaciones. |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
