Análisis de espesor 3D mejorado
Creo Parametric 13.4.0.0
Ubicación en la interfaz de usuario: en la ficha Análisis (Analysis), pulse en
Espesor (Thickness).
Espesor (Thickness).Vídeos
Descripción

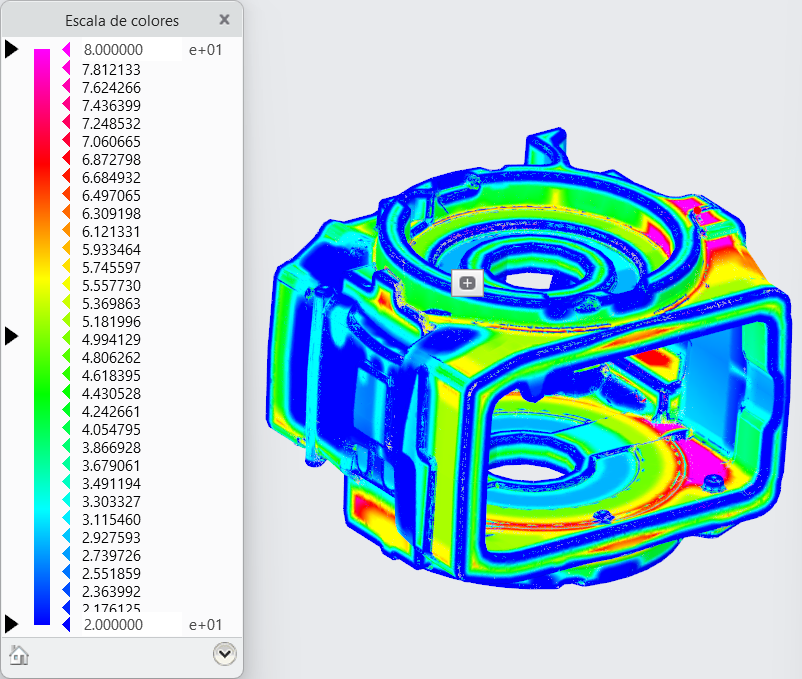

El análisis de espesor 3D se ha optimizado para mejorar la precisión y la interpretación de los resultados mediante la introducción del método Esfera rodante (Rolling ball) y la visualización a escala a todo color. El método de esfera rodante ahora se define como el método por defecto para el análisis de espesor 3D. Este método permite simular una esfera que rueda a lo largo del interior de una pieza para medir el mayor diámetro de esfera que cabe en cada punto.
El método Trazado de rayos (Ray tracing) aún está disponible y se ha mejorado para incluir una leyenda a todo color. Anteriormente, el análisis de espesor solo soportaba el método Trazado de rayos con una leyenda de tres colores.
Beneficios
• Detección de áreas delgadas que pueden dar lugar a regiones débiles y áreas gruesas que pueden causar problemas de refrigeración durante la fabricación.
• Resultados de espesor precisos y suaves en geometrías complejas mediante el método de esfera rodante.
Información adicional
Sugerencias: | Ninguna. |
Limitaciones: | Sin limitaciones |
¿Reemplaza a funcionalidad existente? | No. |
Opción de configuración asociada con esta funcionalidad: | Ninguna. |
