Funciones de cierre de fugas (SEALS)
En esta sección se explican las opciones disponibles en Cierre de fugas (SEALS) para buscar y cerrar las brechas no deseadas dentro de la geometría:
El primer paso es generar la malla externa mediante la opción Ubicación de malla (Mesh Location) como Volúmenes exteriores (Exterior Volumes) o Todos los volúmenes (All Volumes) en Generación de malla (Mesh Generation):

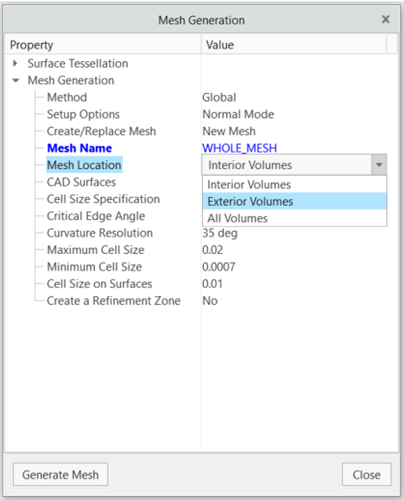

Generación de mallas para volúmenes externos
Después de generar la malla, las fugas se pueden identificar de la siguiente manera:
Pulse en > > .

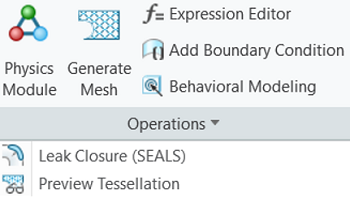

Opción Cierre de fugas (SEALS) de la cinta de Creo Flow Analysis

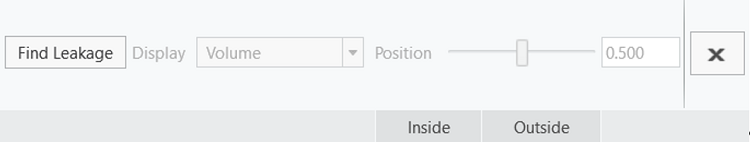

Características de Cierre de fugas (SEALS)
Definición interior
El primer paso es definir la posición de los volúmenes interiores en el modelo mediante lo siguiente:
1. Puntos: se utiliza un punto de monitor predefinido que debe colocarse en una ubicación coordinada que se sabe que se encuentra dentro de la región de fluido interior. La posición y el número de puntos deben ajustarse para capturar de manera eficaz la vía de fuga. Se pueden utilizar múltiples puntos para geometrías más grandes y complejas:
 | Puede ayudar a definir los puntos cerca de ubicaciones de brechas probables, donde la probabilidad de fuga es mayor. |
2. Parches: se utiliza para seleccionar un parche de superficie que se encuentre dentro de la región de fluido interior. Esta superficie debe definirse antes de crear la malla con la geometría. La posición y el número de parches deben ajustarse para capturar de manera eficaz la vía de fuga. Es ventajoso para modelos grandes con brechas conocidas, ya que simplifica el proceso en comparación con la creación de orígenes de puntos individuales.
| | Ayuda a definir los parches cerca de las ubicaciones de brecha probables, donde la probabilidad de fuga es mayor. |
Exterior
Se utiliza para definir el límite exterior del volumen. Por defecto, se utilizarán los nombres estándar creados por el generador de mallas para un volumen de flujo exterior.
Buscar fuga
Al pulsar en este botón de acción, se identifican todas las vías de fuga mediante la creación de una isosuperficie del fluido dentro del volumen.
Mostrar
Permite al usuario seleccionar una de las siguientes opciones:
1. Volumen (Volume): se proporciona una vista previa del volumen interno después de sellar la fuga, mostrando el dominio de fluido retenido. De este modo, el usuario puede verificar el volumen de fluido antes de continuar.
2. Fugas (Leaks): se proporciona una vista previa de la superficie imaginaria de la que se escapa el fluido.
Posición
Se utiliza para separar el volumen de fluido deseado definiendo la cantidad o ajustando la barra corredera. Es una cantidad escalar, que se puede variar entre 0 y 1. Un valor más bajo permite que el volumen de fluido se extienda más allá del punto interior o parche especificado.
Cerrar fuga
Una vez que se completa el paso de Buscar fuga, el botón de acción de la parte superior del panel cambia a Cerrar fuga (Close Leakage). Una vez que el usuario haya seleccionado una posición relevante, se debe pulsar en ella y el volumen de malla se dividirá en dos según la superficie que se muestre. Una vez completada esta separación, aparecerán entidades de volumen adicionales en Dominios (Domains) en el Árbol de Flow Analysis (Flow Analysis Tree). Desde aquí, el usuario puede decidir si borrar el volumen interior o el exterior, o conservar ambos, en función del propósito de la simulación.
