Suporte de tipos de colocação “Na entidade” e “Normal à entidade” para símbolos
Creo Parametric 13.4.0.0

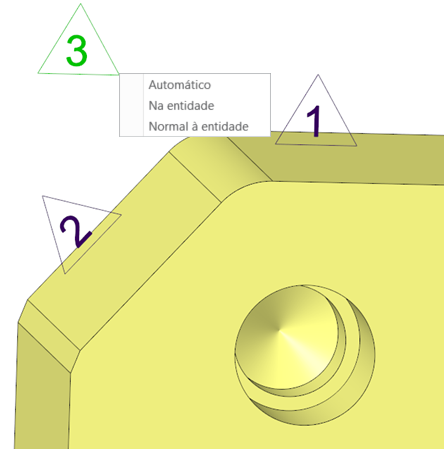

Local da interface do usuário: Selecione um símbolo em MBD e clique com o botão direito.
Descrição
Agora, na definição com base em modelo (MBD), é possível colocar símbolos diretamente em superfícies sem líderes. Os tipos de colocação a seguir têm suporte para símbolos:
• Na entidade — O símbolo pode ser colocado diretamente em uma superfície e será alinhado automaticamente ao plano de anotação ativo. É possível rotacionar manualmente o símbolo para ajustar sua orientação.
• Normal à entidade — O símbolo é colocado automaticamente em posição perpendicular (normal) à superfície selecionada.
Vantagens
Flexibilidade aprimorada para colocação de símbolo na definição com base em modelo.
Informações adicionais
Dicas: | Para oferecer suporte às opções Na entidade e Normal à entidade para um símbolo, os atributos de colocação correspondentes devem ser habilitados na definição do símbolo. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
