Interface do usuário de propagação de anotação simplificada para elementos de compartilhamento de dados
Creo Parametric 13.4.0.0
Local da interface do usuário: A interface do usuário de propagação de anotação está disponível para elementos de compartilhamento de dados, como mesclagem, cópia da geometria e conjunto reduzido.
Vídeos
Descrição
A propagação de anotação foi aprimorada para fornecer suporte melhorado para membros da anotação de grupo que fazem parte de um relacionamento pai/filho. Antes, somente a anotação pai (como uma líder de pilha) era listada, tornando difícil gerenciar a propagação e dependência para todas as anotações relacionadas. Com esse aprimoramento, as anotações de membro passam a ser listadas individualmente, permitindo o controle individual sobre seus estados de propagação e dependência ao usar elementos de compartilhamento de dados.
Esse aprimoramento aplica-se a qualquer agrupamento de anotações pai/filho, incluindo:
• Anotações empilhadas
• Anotações de símbolos ou de acabamento de superfície que estavam relacionadas a outras anotações
• Anotações de modelo especial de alvo de datum associadas a um símbolo de elemento de datum pai
Algumas melhorias adicionais incluem:
• Quando uma anotação de grupo é adicionada, todos os membros relacionados são automaticamente incluídos. Remover qualquer membro da lista remove o grupo inteiro, mantendo consistência.

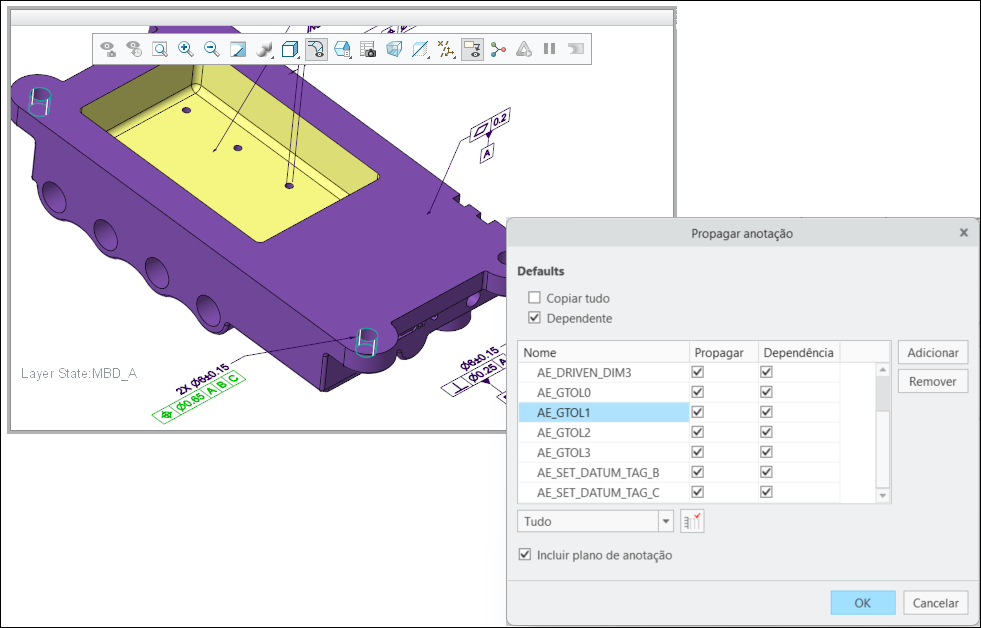

• Agora, ao passar o mouse sobre uma anotação na interface do usuário de propagação, a anotação correspondente é pré-destacada na janela de gráfico, tornando mais rápido e fácil identificar o item referenciado.

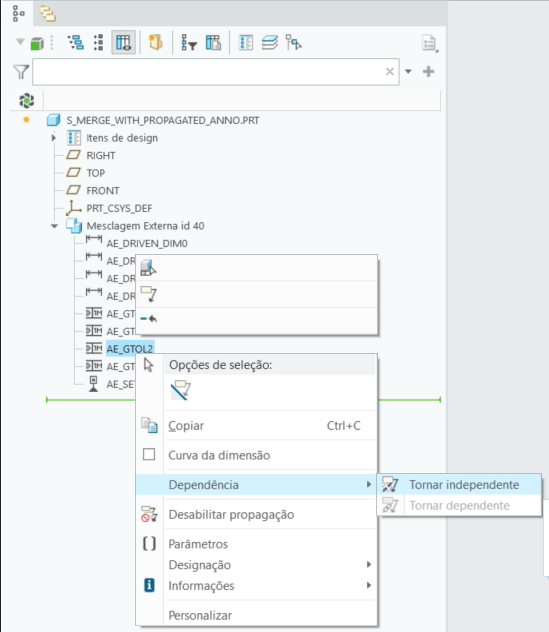

• Agora, as opções do menu contextual para gerenciar propagação e dependência têm suporte total em todos os membros do grupo.
Vantagens
Forma melhorada e eficiente de controlar os estados de propagação e dependência das anotações individuais pertencentes a um grupo de anotações ao trabalhar com elementos de compartilhamento de dados.
Informações adicionais
Dicas: | Nenhuma |
Limitações: | No momento, somente anotações de responsabilidade dos elementos de anotação podem ser propagadas por meio dos elementos de compartilhamento de dados. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
