Creo Parametric 13.4.0.0

Local da interface do usuário: N/D

Antes, a definição de um elemento de padrão no GD&T Advisor era limitada a elementos cilíndricos criados dentro de um único padrão do Creo. Essa restrição dificultava a aplicação de anotações com base no padrão a cilindros do mesmo tamanho que eram modelados independentemente.

Agora, o GD&T Advisor tem suporte para a definição de elemento de padrão usando coleções de superfícies de intenção. Quando seu design inclui elementos cilíndricos do mesmo tamanho que não fazem parte de um único padrão do Creo, é possível coletar suas superfícies usando referências de intenção, como elementos de referência de datum, e avaliá-las coletivamente como um elemento de padrão no GD&T Advisor.

Esse aprimoramento simplifica o fluxo de trabalho de criação de anotações e melhora a flexibilidade ao trabalhar com uma geometria repetida que não foi padronizada originalmente.

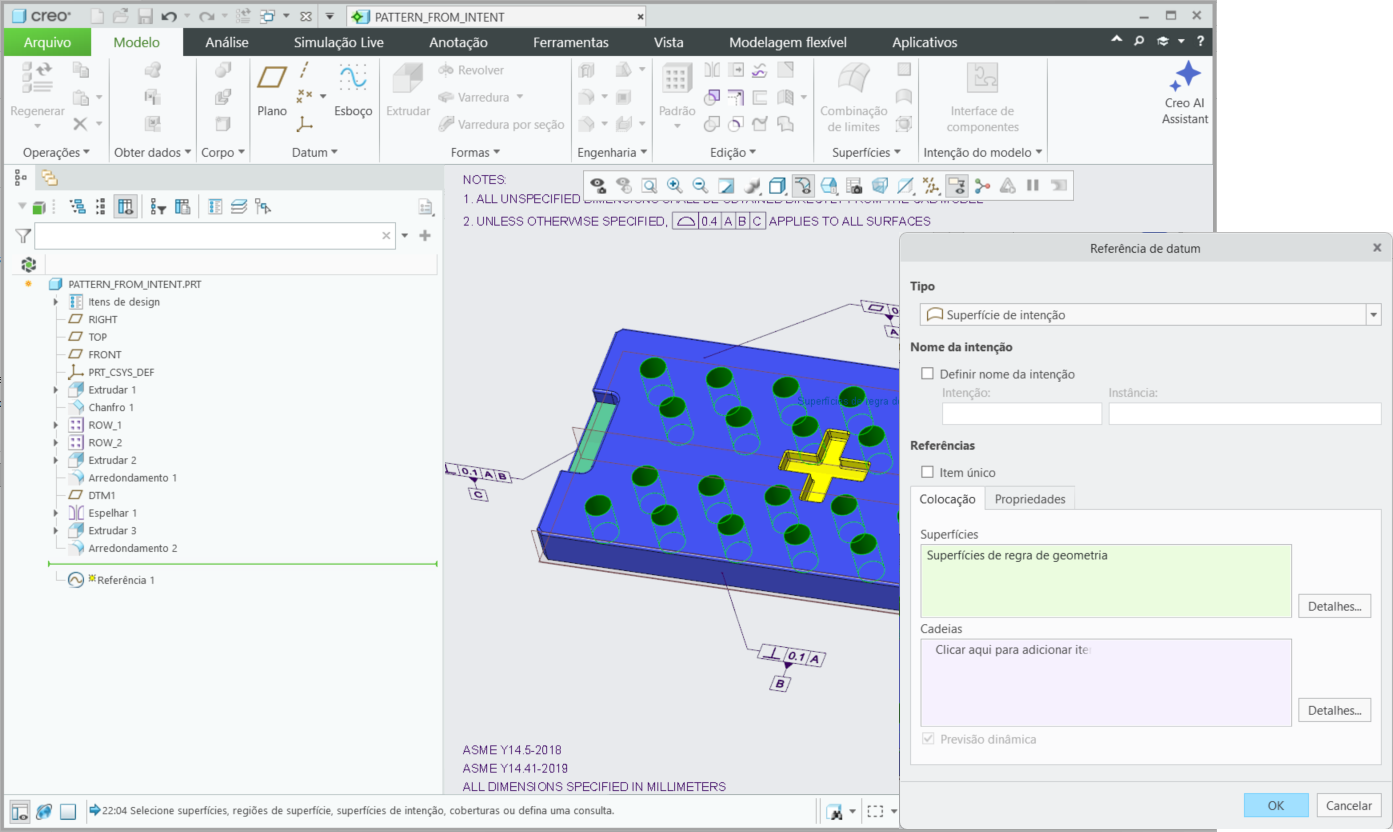

A imagem abaixo exibe como o GD&T Advisor permite a definição do elemento de padrão usando coleções de superfícies de intenção para a geometria cilíndrica do mesmo tamanho.

Agora, é possível definir elementos de padrão do GD&T Advisor para a geometria cilíndrica do mesmo tamanho, mesmo quando os elementos não foram criados usando um único padrão do Creo. Esse aprimoramento tem suporte para uma variedade mais ampla de cenários de modelagem, incluindo:
