Exportação de PDF 3D avançada
Creo Parametric 13.4.0.0
Local da interface do usuário: Clique em > > > > .
Vídeos
Descrição
• Com o Creo Parametric 13.4.0.0, é possível usar a opção de exportação avançada de PDF 3D aprimorada.
• Essa opção avançada tem todos as capacidades da versão básica. Além disso, é possível exportar os seus dados do Creo para um template de PDF 3D personalizado ou selecionar entre templates default adicionais incluídos nessa liberação.
• É possível exportar para um template personalizado, fazendo upload de um arquivo XML nas opções de exportação.
• Os templates default disponíveis incluem Padrão e Aprovação para peças e montagens, com templates predefinidos adicionais planejados para liberações futuras.
• O template de PDF 3D básico foi atualizado para melhor alinhamento com a aparência do Creo.
• A exportação em lote tem suporte, permitindo que múltiplos PDFs 3D sejam gerados em uma única operação.

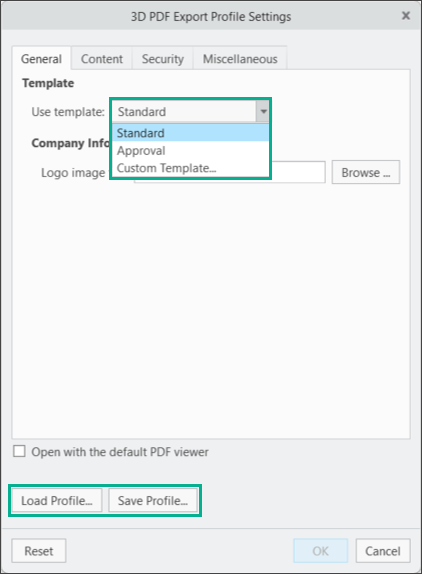

A caixa de diálogo Configurações do perfil de exportação de PDF 3D é aberta

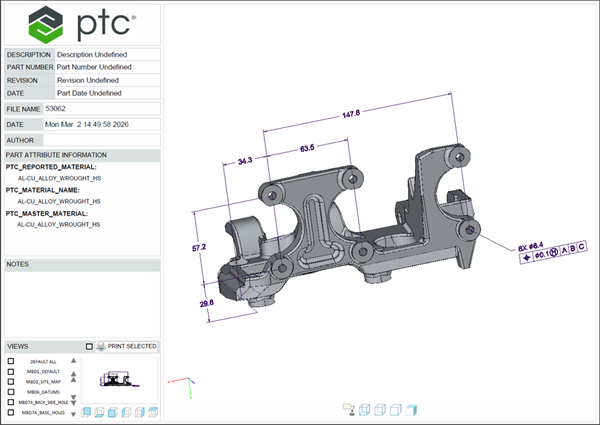

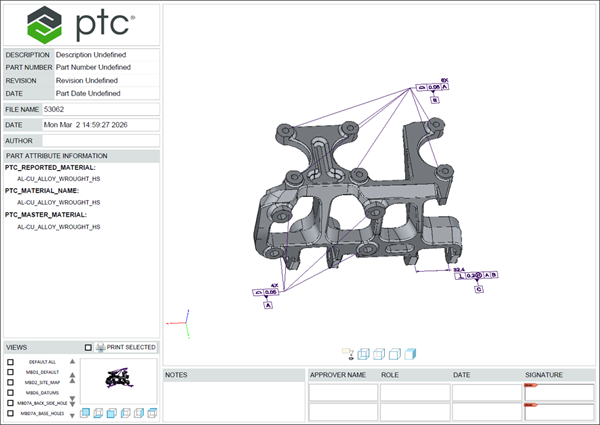

Exportação de peça para PDF no template Padrão e Aprovação

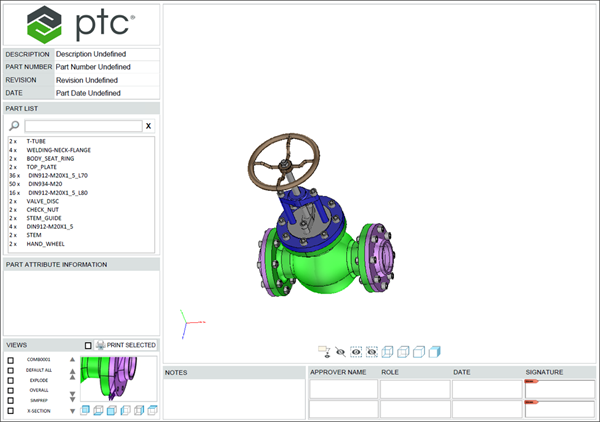

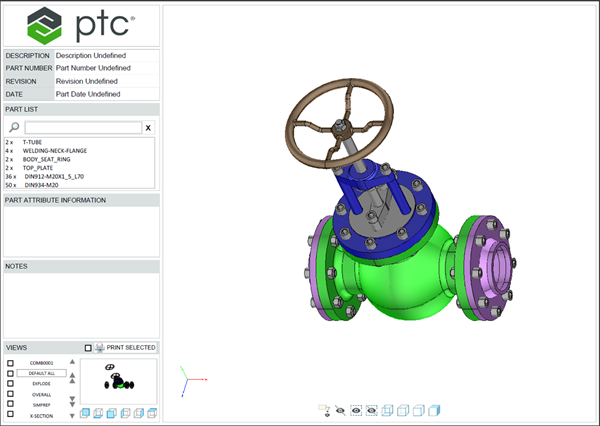

Exportação de montagem para PDF no template Padrão e Aprovação
Vantagens
Esse aprimoramento permite usar templates de PDF 3D personalizados ao exportar dados do Creo e fornece opções adicionais de template predefinidas. Essas atualizações expandem a flexibilidade da exportação de PDF 3D e têm suporte para uma variedade maior de casos de uso.
Informações adicionais
Dicas: | Esse aprimoramento permite compartilhar informações 3D com clientes downstream, permitindo estender os dados MBD para fornecedores downstream, que podem ter somente um visualizador de PDF para ver esses dados. |
Limitações: | Há algumas áreas de funcionalidade do Creo que não têm suporte atualmente pelo PDF 3D. Para obter detalhes, consulte o artigo sobre funcionalidade sem suporte na exportação de PDF 3D avançada. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Não. |
