Básico para Exportação de PDF 3D
Creo Parametric 13.4.0.0
Local da interface do usuário: Clique em > > > .
Vídeos
Descrição

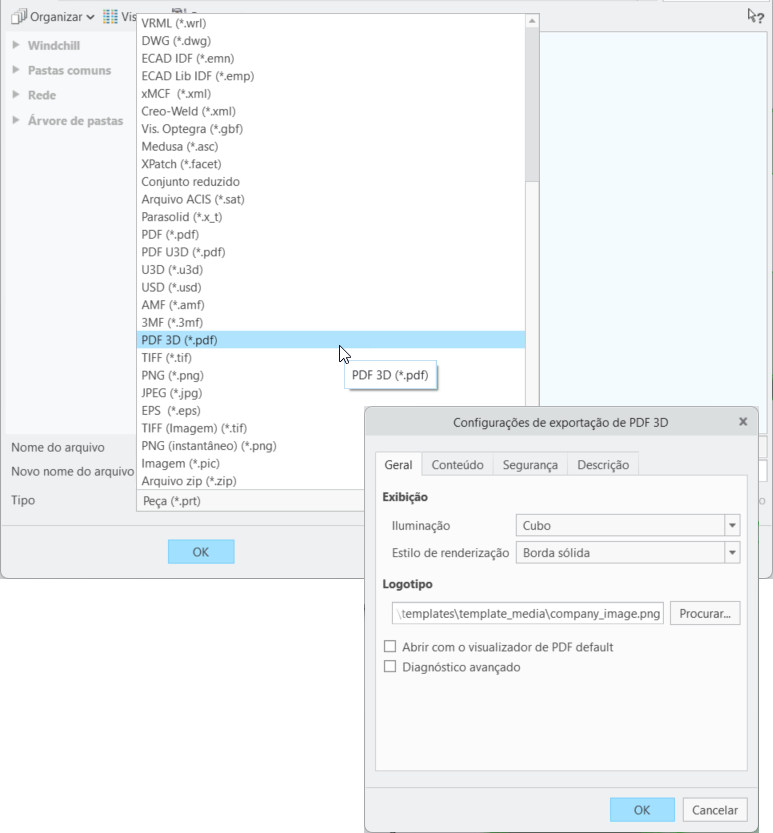

Agora, o Creo Parametric 13.4.0.0 inclui um aprimoramento das capacidades de exportação de PDF 3D PDF. Com essa liberação, há uma opção de exportação adicional, PDF 3D (pdf)
O PDF 3D exportado inclui seu modelo, estados de combinação e PMI no nível de montagem. Na exportação, o sistema associa automaticamente o seu modelo ao template PDF 3D da peça ou montagem. Esses templates incluem:
• Uma janela de vista 3D na qual é possível rotacionar, dar pan, zoom e explorar seu modelo por meio do documento PDF. Isto inclui PMI associada a esse estado de combinação. Também é possível selecionar entre diversos View Styles: Illustrated, Solid, Transparent e Solid with Edges.
• Uma lista de peças de vista com destaque cruzado na janela de vista 3D.
• Miniaturas de vista para percorrer rapidamente e selecionar o estado de combinação que o consumidor de PDF 3D gostaria de interrogar.
• Informações do modelo, como nome do autor, nome do arquivo e data.
• Edição dinâmica das áreas de nome e assinatura do aprovador ou revisor. Elas podem ser editadas e salvas pelo consumidor da área dinâmica do PDF 3D. Notas também podem ser editadas e salvas por um consumidor downstream do PDF 3D.
• Opção de personalização para incluir o logotipo da sua empresa.

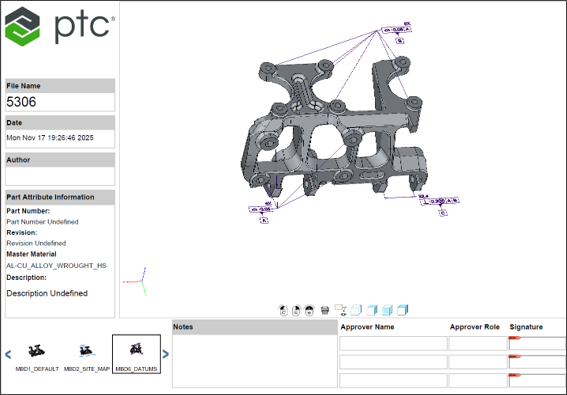

Exportando uma peça para PDF 3D

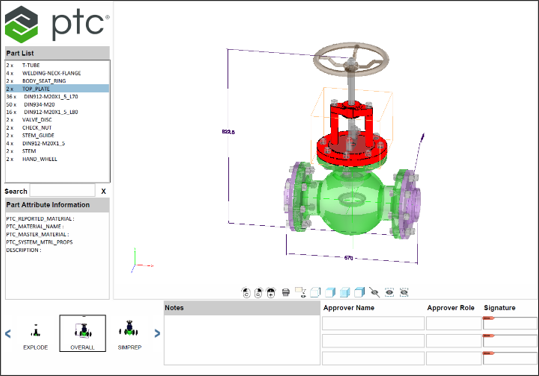

Exportando uma montagem para PDF 3D
Vantagens
Esse aprimoramento permite compartilhar informações 3D com clientes downstream que podem ter somente um visualizador de PDF para ver dados MBD.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Há algumas áreas de funcionalidade do Creo que não têm suporte atualmente pelo PDF 3D. São elas: • Notas planificadas com relação à tela • Tabelas em planos de anotação • Notas de furo • Anotações de nível de peça em uma montagem • Componentes incorporados e inseparáveis • Elementos de modelagem flexível • Aparência texturizada |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
