Creo Simulate - Exibição de resultados compostos
Creo Parametric 13.4.0.0
Local da interface do usuário: Faça o seguinte:
1. Depois de criar e executar uma análise em uma estrutura composta no Creo Simulate, abra a caixa de diálogo Definição da janela de resultados.

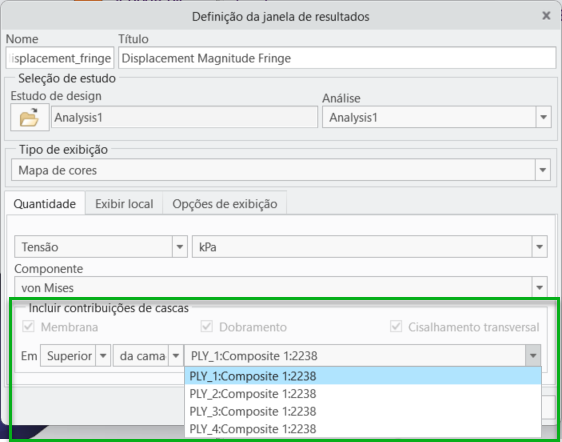

2. Em Incluir contribuições de cascas, selecione da camada superficial, conforme exibido na próxima figura:
Os objetos laminados do elemento composto aparecem na caixa adjacente.
3. Selecione um objeto laminado na lista.
4. Clique em OK para ver os resultados da análise para o objeto laminado inteiro.
Descrição
Agora, é possível ver os resultados de tensão da simulação para um objeto laminado inteiro no Creo Simulate, ajudando a concentrar-se nele para um entendimento mais claro da análise.
Vantagens
Esse aprimoramento melhora a produtividade, exibindo os resultados da análise para cada camada superficial, tornando mais fácil entender os resultados da análise do design composto.
Informações adicionais
Dicas: | Nenhuma. |
Limitações: | Não há limitações conhecidas. |
Isso substitui a funcionalidade existente? | Não. |
Opção de configuração associada a essa funcionalidade: | Nenhuma. |
