Elementos de fechamento de vazamento (SEALS)
Esta seção explica as opções disponíveis no fechamento de vazamento (SEALS) para encontrar e fechar brechas indesejadas dentro de uma geometria:

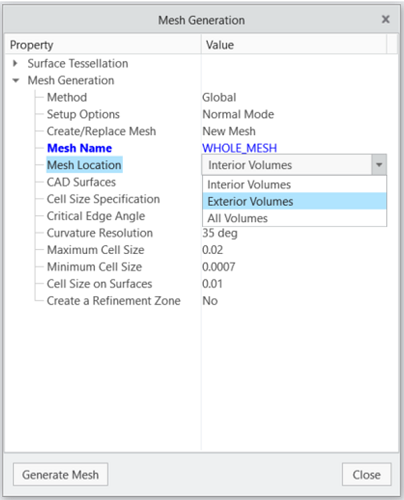

O primeiro passo é gerar a malha externa usando Local da malha como Volumes exteriores ou Todos os volumes em Geração de malha:
Geração de malha para volumes externos
Depois de gerar a malha, os vazamentos podem ser identificados da seguinte forma:

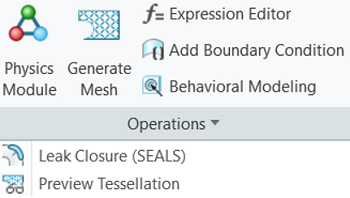

Clique na aba da faixa de opções > > .
Opção de fechamento de vazamento (SEALS) na faixa de opções do Creo Flow Analysis

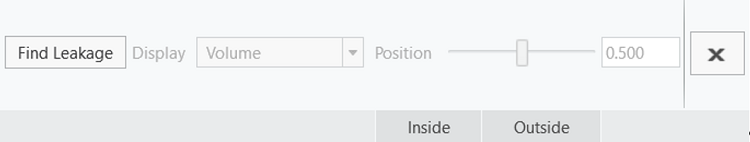

Elementos de fechamento de vazamento (SEALS)
Definição interna
O primeiro passo é definir onde os volumes interiores estão no modelo, usando o seguinte:
1. Pontos: Usa um ponto de monitoramento predefinido que precisa ser colocado em um local coordenado que esteja dentro da região de fluido interior. A posição e o número de pontos devem ser ajustados para capturar o caminho do vazamento de forma eficiente. Múltiplos pontos podem ser usados para uma geometria maior e complexa:
 | Pode ser útil definir os pontos próximos a locais com possíveis brechas, nos quais a probabilidade de vazamento é maior. |
2. Regiões: É usado para selecionar uma região de superfície que esteja dentro da região de fluido interior. Essa superfície precisa ser definida antes que a malha seja criada na geometria. A posição e o número de regiões devem ser ajustados para capturar o caminho do vazamento de forma eficiente. É uma vantagem para modelos grandes com brechas conhecidas, pois simplifica o processo em comparação com a criação de origens de ponto individuais.
| | Pode ser útil definir as regiões próximas a locais com possíveis brechas, nos quais a probabilidade de vazamento é maior. |
Externo
É usado para definir o limite externo do volume. Por default, serão usados os nomes padrão criados pelo gerador de malha para um volume de fluxo exterior.
Encontrar vazamento
Clicar nesse botão de ação identifica todos os caminhos de vazamento, criando uma isossuperfície do fluido dentro do volume.
Exibição
Permite que o usuário selecione uma das opções a seguir:
1. Volume: Fornece uma visualização do volume interno após a vedação do vazamento, exibindo o domínio de fluido retido. Isso permite que o usuário verifique o volume de fluido antes de continuar.
2. Vazamentos: Fornece uma visualização da superfície imaginária da qual o fluido está escapando.
Posição
É usado para separar o volume de fluido desejado, definindo a quantidade ou ajustando o botão deslizante. É uma grandeza escalar, que pode variar entre 0 e.1 Um valor menor permite que o volume de fluido se espalhe ainda mais a partir do ponto ou região interior especificado.
Fechar vazamento
Depois que o passo para encontrar o vazamento é concluído, o botão de ação na parte superior do painel muda para “Fechar vazamento”. Depois de selecionar uma posição relevante, clique nesse botão e o volume da malha será dividido em dois com base na superfície exibida. Assim que essa separação é concluída, entidades de volume adicionais aparecem em Domínios na árvore do Flow Analysis. A partir daí, o usuário pode decidir se deseja apagar o volume interior ou exterior, ou reter ambos, dependendo da finalidade da simulação.
