변위 제약 조건
Creo Parametric 13.4.0.0

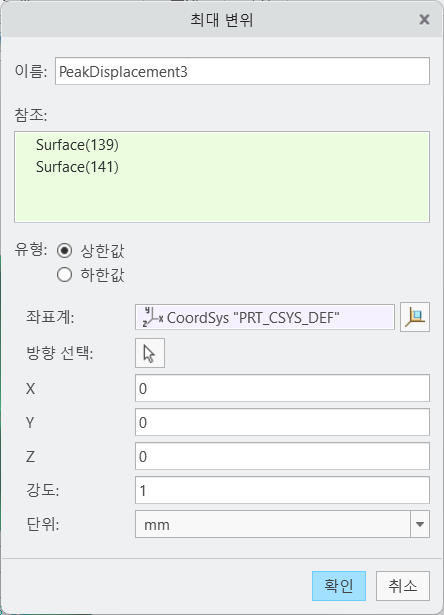

사용자 인터페이스 위치: 생성형 설계 응용 프로그램에서 > > 를 클릭합니다. 최대 변위(Peak Displacement) 대화 상자가 열립니다.
동영상
설명

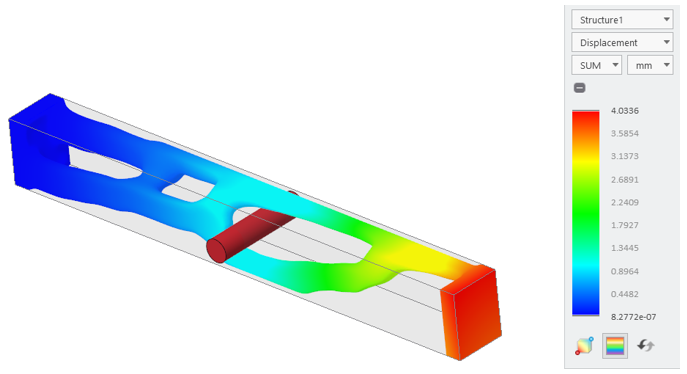

이제 변위 제약 조건을 구조 검토의 설계 기준 일부로 사용할 수 있습니다.
최대 변위(Peak Displacement) 옵션을 사용하면 특정 방향의 최대 또는 최소 변위를 지정할 수 있습니다. 검토 내에서 각 참조에 대해 하나씩 여러 최대 변위 제약 조건을 정의할 수 있습니다. 이 옵션을 사용하여 로컬 좌표계를 참조할 수 있습니다.
 | 변위 제약 조건 옵션은 구조 검토에서만 사용할 수 있습니다. |
이점
이 개선된 기능은 정확한 변위 값을 지정하여 목표 지향적 최적화를 추진합니다. 어셈블리 내에서 형상이 연결되는 방식을 재현하는 현실적인 제조 결과를 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
