어셈블리 최적화를 위한 생성형 설계 지원
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: 어셈블리 모드에서 > 를 클릭합니다.
동영상
설명

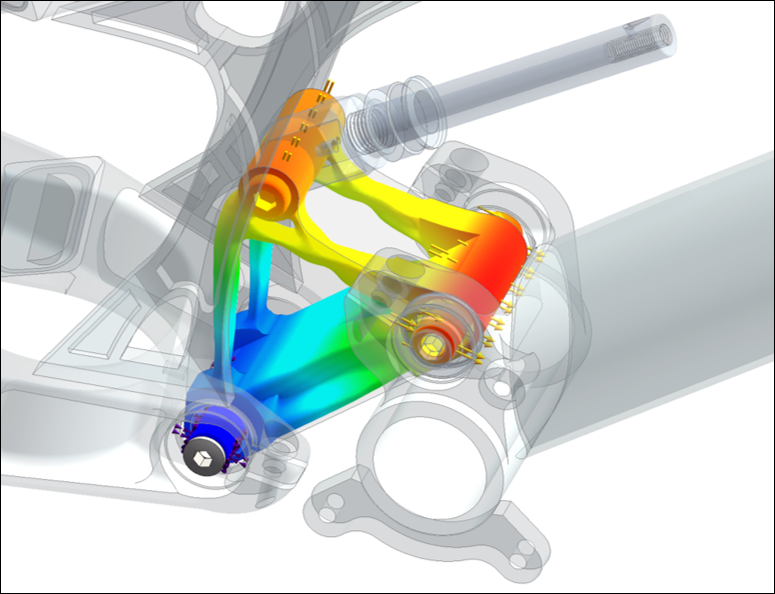

이제 어셈블리 모드에서 생성형 설계 응용 프로그램을 사용할 수 있습니다. 이전에는 부품 모드로만 제한되었습니다.
시작 형상, 보존된 형상 및 제외된 형상을 지정하는 모든 기능이 어셈블리 모드에서 지원됩니다.
이 개선된 기능은 마스터 표현에서만 사용할 수 있습니다. 어셈블리의 다른 바디에 하중과 제약 조건을 적용할 수 있으며 생성형 설계 검토에 포함된 모든 바디에는 접촉이 필요합니다.
이점

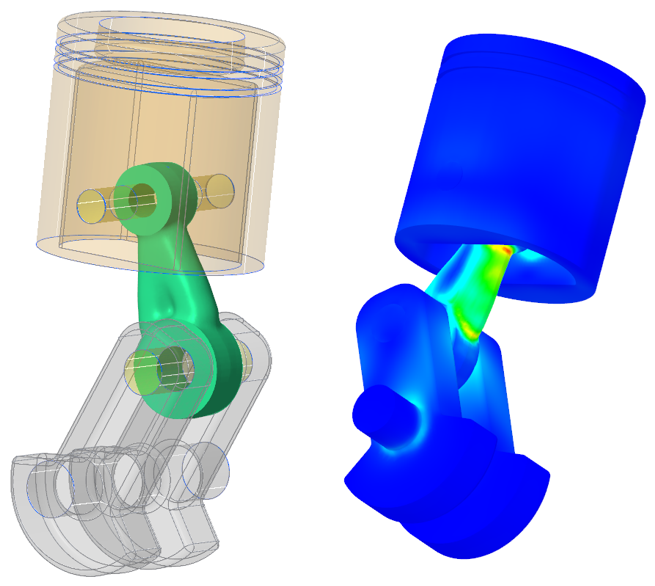

이 개선된 기능을 통해 어셈블리에서 직접 생성형 설계를 수행할 수 있어 시간을 절약할 수 있습니다. 주변 컴포넌트의 응력과 변위를 반영하여 실제 시스템 성능을 제공합니다.
추가 정보
팁: | 없음. |
제한 사항: | 알려진 제한 사항이 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
