고급 3D PDF 내보내기
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: > > > > 을 클릭합니다.
동영상
설명
• Creo Parametric 13.4.0.0에서는 향상된 고급 3D PDF 내보내기 옵션을 사용할 수 있습니다.
• 이 고급 옵션은 기본 버전의 모든 기능을 제공합니다. 또한 Creo 데이터를 사용자 정의 3D PDF 템플릿으로 내보내거나 이 릴리즈에 포함된 추가 기본 템플릿 중에서 선택할 수 있습니다.
• 내보내기 옵션에서 XML 파일을 업로드하여 사용자 지정 템플릿으로 내보낼 수 있습니다.
• 사용 가능한 기본 템플릿에는 부품 및 어셈블리 모두에 대한 표준(Standard) 및 승인(Approval) 템플릿이 포함되며, 향후 릴리즈에서는 추가 기본 제공 템플릿이 제공될 예정입니다.
• 기본 3D PDF 템플릿이 Creo의 모양과 느낌에 더 잘 어울리도록 업데이트되었습니다.
• 일괄 내보내기가 지원되어 한 번의 작업으로 여러 3D PDF를 생성할 수 있습니다.

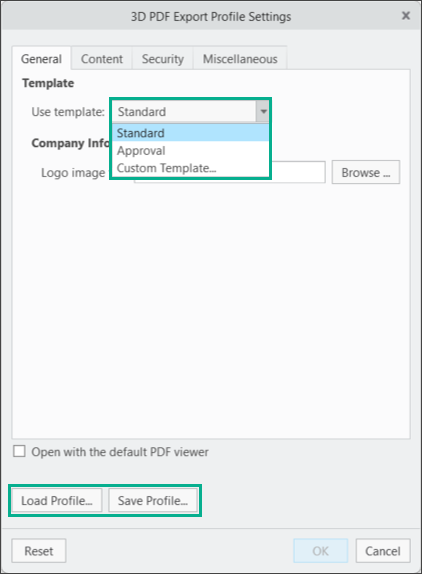

3D PDF 내보내기 프로파일 설정(3D PDF Export Profile Settings) 대화 상자

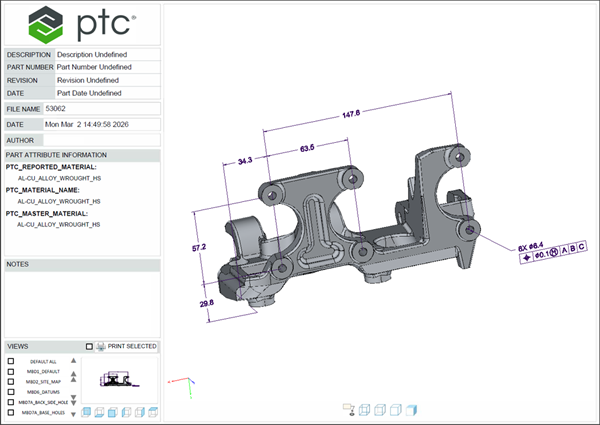

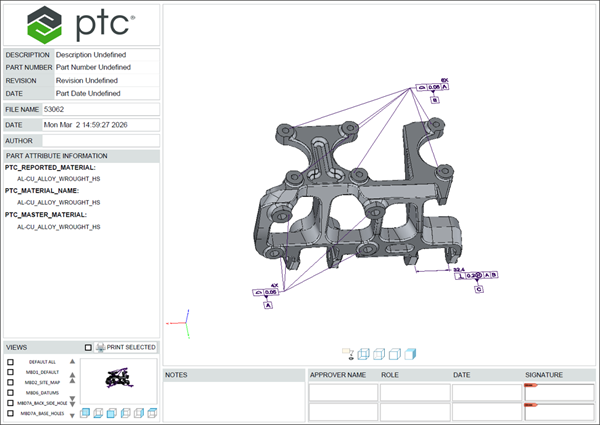

표준(Standard) 및 승인(Approval) 템플릿의 PDF로 부품 내보내기

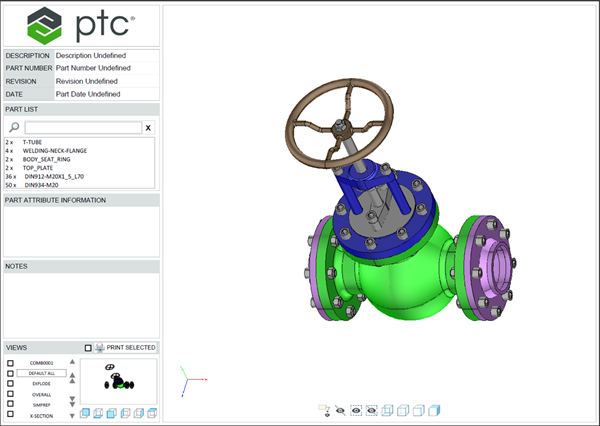

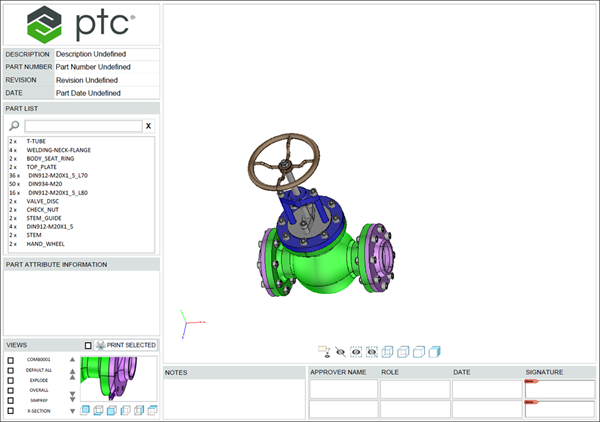

표준(Standard) 및 승인(Approval) 템플릿의 PDF로 어셈블리 내보내기
이점
이 개선된 기능을 통해 Creo에서 데이터를 내보낼 때 사용자 정의 3D PDF 템플릿을 사용할 수 있으며, 추가 기본 제공 템플릿 옵션도 제공합니다. 이러한 업데이트는 3D PDF 내보내기의 유연성을 높이고 더 광범위한 사용 사례를 지원합니다.
추가 정보
팁: | 이 개선된 기능을 통해 다운스트림 고객과 3D 정보를 공유할 수 있으며, PDF 뷰어만으로 이 데이터를 확인하는 다운스트림 공급업체에도 MBD 데이터를 확장하여 제공할 수 있습니다. |
제한 사항: | Creo의 일부 기능 영역은 현재 3D PDF에서 지원되지 않습니다. 자세한 내용은 고급 3D PDF 내보내기에서 지원되지 않는 기능의 문서를 참조하십시오. |
기존 기능 대체 여부: | 없음 |
이 기능과 연관된 구성 옵션: | 없음 |
