Creo Ansys Simulation에서 랜덤 진동 분석
Creo Parametric 13.4.0.0
사용자 인터페이스 위치: 랜덤 진동 분석을 활성화하려면 먼저 모달 검토를 생성합니다. 설정(Setup) 그룹 오버플로우에서 선택한 모달 검토에 대해 랜덤 진동(Random Vibration) 확인란을 선택합니다.
랜덤 진동 검토에 PSD 하중을 활성화하려면 먼저 모델에서 하나 이상의 고정 제약 조건을 정의합니다. PSD 하중은 다음과 같이 하중(Loads) 그룹에서 활성화됩니다.
랜덤 진동 검토를 위한 PSD 하중
동영상
설명
Creo Ansys Simulation은 이제 모달 검토 내에서 랜덤 진동 분석을 지원합니다. 여기에는 해결자 설정 내에서 댐핑 및 중요하지 않은 모드 제외 옵션이 포함됩니다. 하중은 주파수의 함수로 정의됩니다. 결과 및 시뮬레이션 프로브는 랜덤 진동 관련 결과를 제공합니다. 결과는 발생 확률을 나타내는 스케일 팩터(시그마 레벨)를 사용하여 표시됩니다. 랜덤 진동 검토를 위해 꺾은선형 차트 유형의 프로브가 지원됩니다.

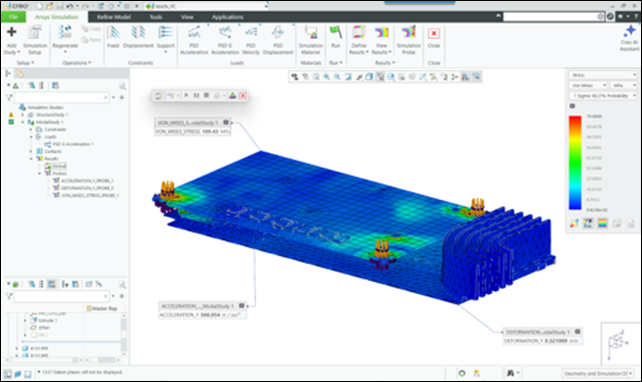

다음 그림에서는 랜덤 진동 검토의 결과를 보여줍니다.
이점
이 개선된 기능의 이점은 다음과 같습니다.
• 설계 약점을 조기에 식별하여 개발 시간을 단축합니다.
• PSD 입력을 사용하여 현실적인 동적 거동을 활성화합니다.
• 예측 불가능한 진동을 시뮬레이션합니다.
추가 정보
팁: | 없음. |
제한 사항: | • PSD 하중은 고정 제약 조건에만 적용됩니다. • 자유-자유 모델은 지원되지 않습니다. • 하중은 주파수 기반 테이블 함수로만 정의할 수 있습니다. • 애니메이션 또는 벡터 도표는 사용할 수 없습니다. |
기존 기능 대체 여부: | 아니요 |
이 기능과 연관된 구성 옵션: | 없음 |
