누설 폐쇄(SEALS) 피쳐
이 단원에서는 형상 내부의 원하지 않는 간격을 찾아 폐쇄하기 위해 누설 폐쇄(SEALS) 옵션에 대해 설명합니다.
첫 번째 단계는 메쉬 생성(Mesh Generation)에서 메쉬 위치(Mesh Location)를 외부 볼륨(Exterior Volumes) 또는 모든 볼륨(All Volumes)으로 설정하여 외부 메쉬를 생성하는 것입니다.

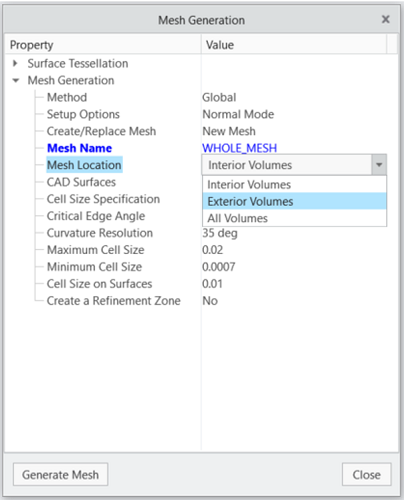

외부 볼륨의 메쉬 생성
메쉬를 생성한 후 다음과 같이 누설을 식별할 수 있습니다.
> > 탭을 클릭합니다.

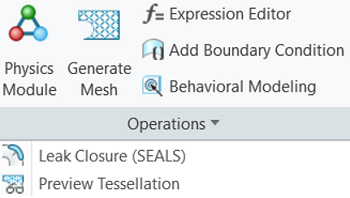

Creo Flow Analysis 리본의 누설 폐쇄(SEALS) 옵션

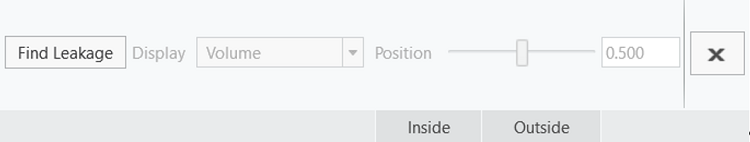

누설 폐쇄(SEALS)의 특징
내부 정의
첫 번째 단계는 다음 중 하나를 사용하여 모델에서 내부 볼륨의 위치를 정의하는 것입니다.
1. 점: 내부 유체 영역 내에 있는 것으로 알려진 좌표 위치에 배치해야 하는 사전 정의된 모니터 지점을 사용합니다. 누설 경로를 효과적으로 포착하기 위해 점의 위치와 수를 조정해야 합니다. 크고 복잡한 형상의 경우 여러 점을 사용할 수 있습니다.
 | 누설 가능성이 더 높은 간격 위치 근처에 점을 정의하는 것이 도움이 될 수 있습니다. |
2. 패치: 내부 유체 영역 내에 있는 서피스 패치를 선택하는 데 사용됩니다. 이 서피스는 형상이 메쉬 처리되기 전에 정의되어야 합니다. 누설 경로를 효과적으로 포착하기 위해 패치의 위치와 수를 조정해야 합니다. 이는 개별 점 소스를 생성하는 방식에 비해 과정을 단순화하므로, 알려진 간격이 있는 대형 모델에 유용합니다.
| | 누설 가능성이 더 높은 간격 위치 근처에 패치를 정의하는 것이 도움이 될 수 있습니다. |
외부
볼륨의 외부 경계를 정의하는 데 사용됩니다. 기본적으로 메셔에서 외부 흐름 볼륨에 대해 생성된 표준 이름을 사용합니다.
누설 지점 찾기
이 작업 버튼을 클릭하면 볼륨 내 유체의 아이소서피스를 생성하여 모든 누설 경로를 식별합니다.
표시
사용자는 다음 중 하나를 선택할 수 있습니다.
1. 볼륨(Volume): 누설을 밀봉한 후 내부 볼륨의 미리 보기를 제공하여 유지되는 유체 도메인을 보여줍니다. 이를 통해 사용자는 계속하기 전에 유체 볼륨을 확인할 수 있습니다.
2. 누설(Leaks): 유체가 빠져나가는 가상 서피스의 미리 보기를 제공합니다.
위치
이 옵션은 수량을 정의하거나 슬라이더를 조정하여 원하는 유체 볼륨을 분리하는 데 사용됩니다. 이는 0에서 1 사이에서 변할 수 있는 스칼라 값입니다. 값이 낮을수록 유체 볼륨이 지정된 내부 점 또는 패치로부터 더 멀리 확장됩니다.
누설 지점 폐쇄
누설 지점 찾기 단계가 완료되면 패널 상단의 작업 버튼이 누설 지점 폐쇄로 변경됩니다. 사용자가 관련 위치를 선택한 후 이를 클릭하면 표시된 서피스를 기준으로 메쉬 볼륨이 둘로 분리됩니다. 이 분리가 완료되면 추가 볼륨 엔티티가 Flow Analysis 트리(Flow Analysis Tree)의 도메인(Domains)에 나타납니다. 여기에서 사용자는 시뮬레이션의 목적에 따라 내부 볼륨 또는 외부 볼륨을 삭제할지 아니면 둘 다 유지할지 결정할 수 있습니다.
